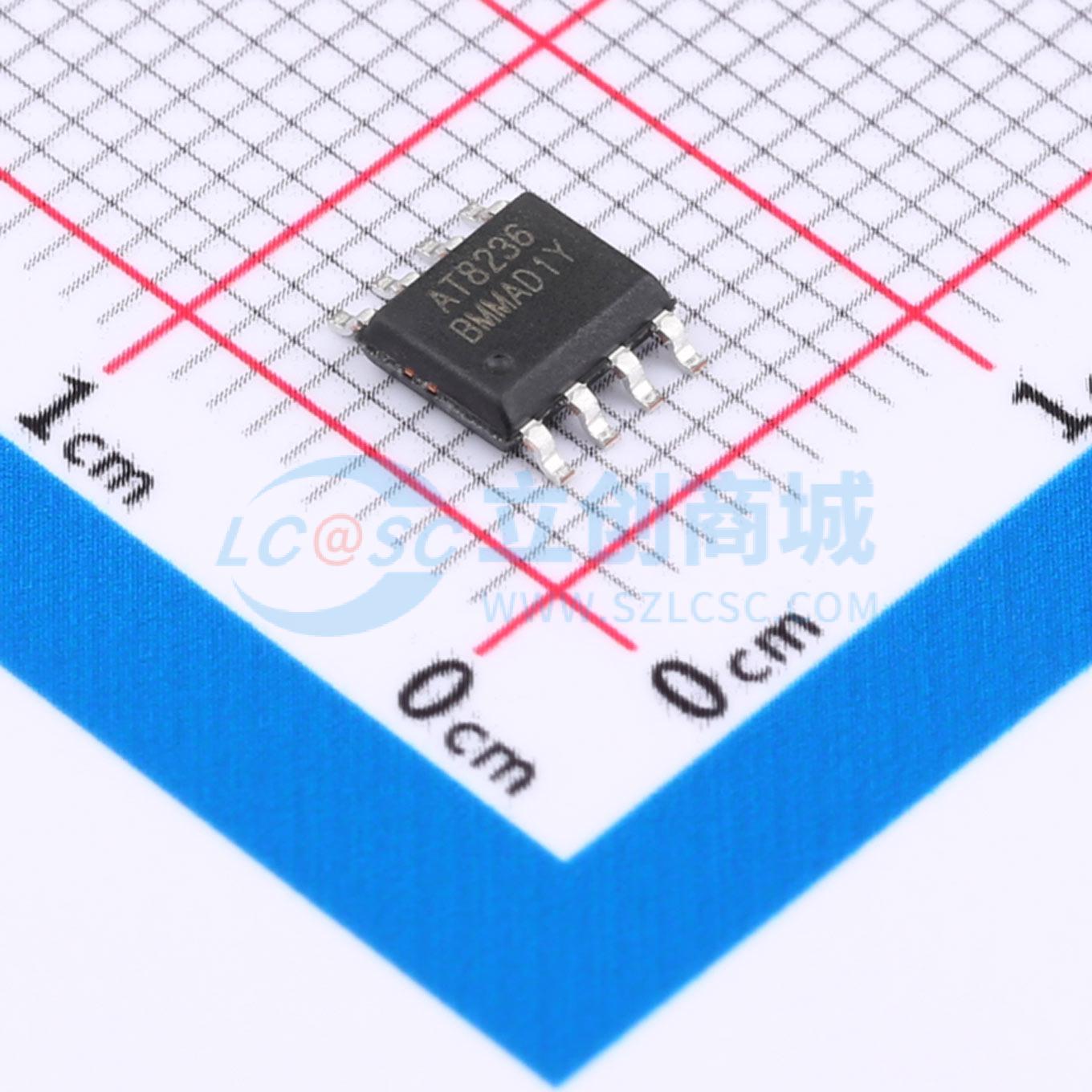

AT8236
AT8236
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。 AT8236集成同步整流功能，可显著降低系统功耗要求。
- 品牌名称
- 杭州中科微
- 商品型号
- AT8236
- 商品编号
- C5199892
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 1 | |
| 峰值电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | 20uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AT8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控制电机转速，同时具备低功耗休眠模式。 AT8236集成同步整流功能，可显著降低系统功耗要求。 内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。AT8236N提供一个故障检测输出管脚。 AT8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。
商品特性
- 单通道H桥电机驱动器
- 宽电压供电，5.5V - 36V
- 低RDS(ON)电阻，200mΩ（HS + LS）
- 6A峰值驱动输出，4A连续驱动输出
- PWM控制接口
- 支持低功耗休眠模式
应用领域
- 打印机及办公自动化设备
- 电器
- 智能家居
- 工业控制
