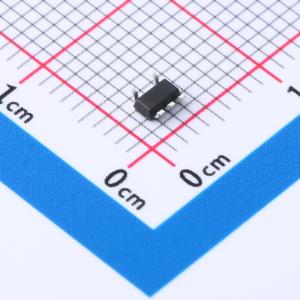

温馨提醒：图片仅供参考，商品以实物为准
RS3236-1.5YF5
低功耗、低压差、500mA射频线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 从1.7V至7.5V输入电压工作，可提供高达500mA的输出电流。专为满足RF和模拟电路的要求而设计，提供低噪声、高PSRR、低静态电流以及低线路和负载瞬态响应。该器件设计为与1μF输入和1μF输出陶瓷电容器配合使用（无需单独的噪声旁路电容器）。连接到器件BP引脚的外部噪声旁路电容器可以进一步降低噪声水平。其他特性包括10nA逻辑控制关断模式、折返式电流限制和热关断保护。工作环境温度范围为 -40℃至 +85℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3236-1.5YF5
- 商品编号
- C5199879
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7.5V | |
| 输出电压 | 1.5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 630mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 68uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RS3236系列是低功耗、低压差的CMOS LDO，其输入电压范围为1.7V至7.5V，可提供高达500mA的输出电流。RS3236系列器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比、低静态电流以及低线路和负载瞬态响应的特性。 该器件设计为搭配1µF输入和1µF输出陶瓷电容使用（无需单独的噪声旁路电容）。连接到器件BP引脚的外部噪声旁路电容可进一步降低噪声水平。 其他特性包括10nA逻辑控制关断模式、折返式限流和热关断保护。 RS3236系列提供绿色UTDFN1x1 - 4、SOT23 - 3、SOT23 - 5、SOT353(SC70 - 5)和SOT89 - 3L(L型)封装。其工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 低输出噪声
- 低压差电压
- 热过载保护
- 输出限流
- 10nA逻辑控制关断
- 30μA（典型值）低电源电流
- 1.7V至7.5V输入电压范围
- 500mA输出电流
- -40°C至 + 85°C工作温度范围
- 提供绿色UTDFN - 1x1 - 4、SOT23 - 5、SOT23 - 3、SOT353(SC70 - 5)和SOT89 - 3L(L型)封装
应用领域
- 蜂窝电话
- 摄像头模块
- 调制解调器
- 高保真音频无线电收发器
- PLL/合成器、时钟中等电流、对噪声敏感的应用
