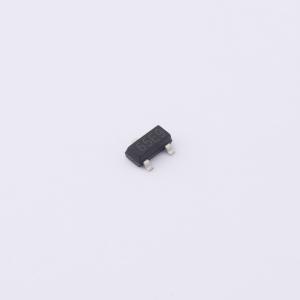

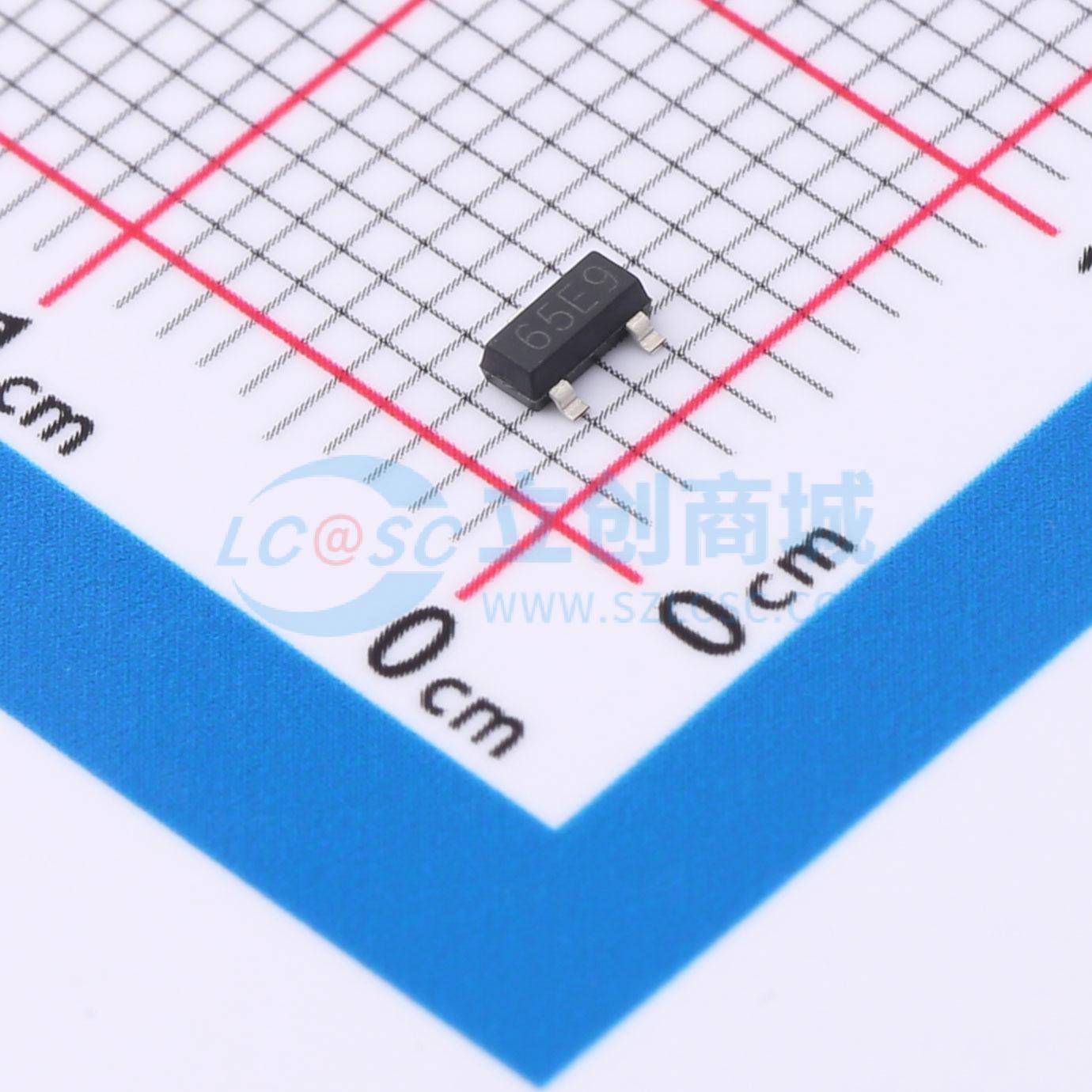

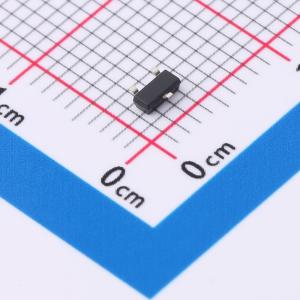

HE6206-15NR
输入6V 输出1.5V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HE6206系列是采用CMOS和激光微调技术制造的高精度、低功耗三端正电压稳压器。该系列能以极低的压降提供大电流。HE6206由限流电路、驱动晶体管、精密参考电压源和误差校正电路组成
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE6206-15NR
- 商品编号
- C5199436
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 8V | |
| 输出电压 | 1.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1kHz) | |
| 压差 | 190mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HE6206 系列是采用 CMOS 和激光微调技术制造的高精度、低功耗三端正电压稳压器。该系列能以极低的压差提供大电流。 HE6206 由限流电路、驱动晶体管、精密基准电压源和误差校正电路组成。该系列与低 ESR 陶瓷电容兼容。限流电路的折返电路可作为短路保护，也可作为输出引脚的输出电流限制器。输出电压通过激光微调技术进行内部调整。可在 1.2V 至 5.0V 范围内以 0.1V 为增量进行选择。HE6206 系列提供 SOT - 23、SOT23 - 3 和 SOT - 89 封装。
商品特性
- 低功耗
- 低压降
- 低温度系数
- 低静态电流：6V 时为 5μA
- 输出电压精度：公差 ±2%
应用领域
- 电池供电设备
- 基准电压源
- 相机、摄像机
- 便携式 AV 系统
- 手机
- 便携式游戏机
