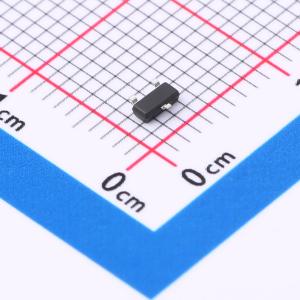

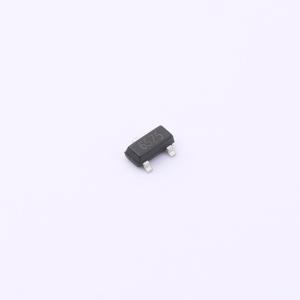

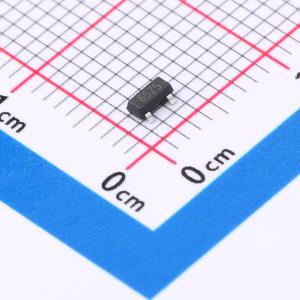

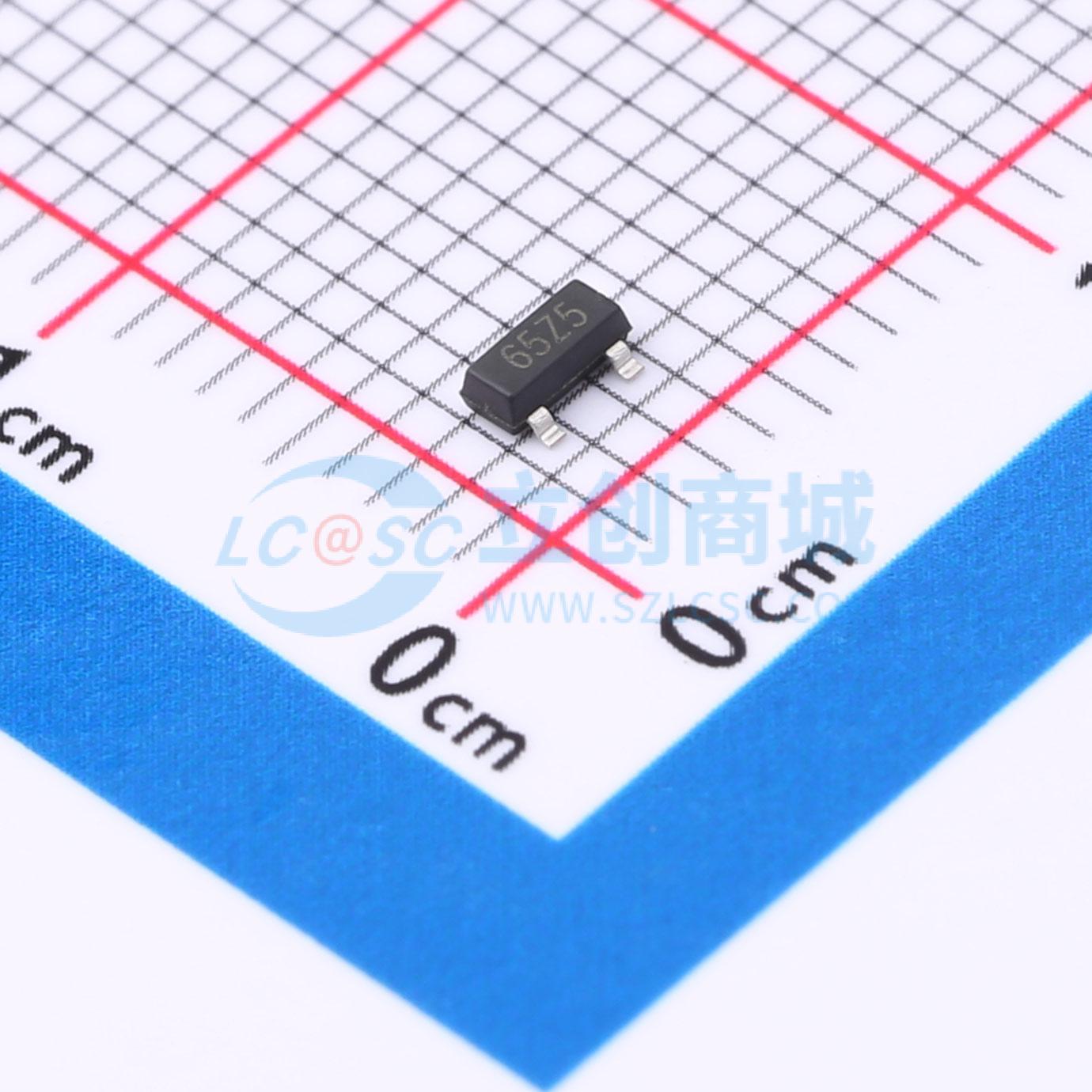

HE6206-30NR

输入6V 输出3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高精度、低功耗的三端正电压调节器，采用CMOS和激光微调技术制造。该系列可提供大电流，且压差非常小。由限流器电路、驱动晶体管、精密参考电压和误差校正电路组成，与低ESR陶瓷电容兼容。限流器的反馈电路可作为短路保护和输出引脚的输出电流限制器。输出电压通过激光微调技术在内部设置，可在1.2V至5.0V范围内以0.1V的增量进行选择。有SOT-23、SOT23-3和SOT-89封装。
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE6206-30NR
商品编号: C5199440
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

HE6206系列是采用CMOS和激光微调技术制造的高精度、低功耗三端正电压稳压器。该系列能以极低的压降提供大电流。 HE6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容器兼容。限流电路的折返电路可作为短路保护，同时也作为输出引脚的输出电流限制器。输出电压通过激光微调技术进行内部调整，可在1.2V至5.0V范围内以0.1V为增量进行选择。HE6206系列提供SOT - 23、SOT23 - 3和SOT - 89封装。

商品特性

低功耗
低压降
低温度系数
低静态电流：6V时为5μA
输出电压精度：公差±2%

应用领域

电池供电设备
参考电压源
相机、摄像机
便携式AV系统
手机
便携式游戏设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	8V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	350mV@(100mA)

	属性	参数值
	静态电流(Iq)	5uA
	噪声	30uVrms
	特性	过流保护；短路保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
