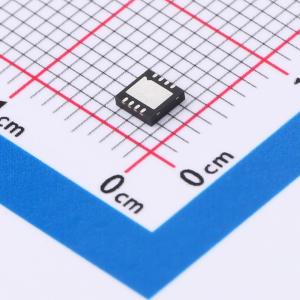

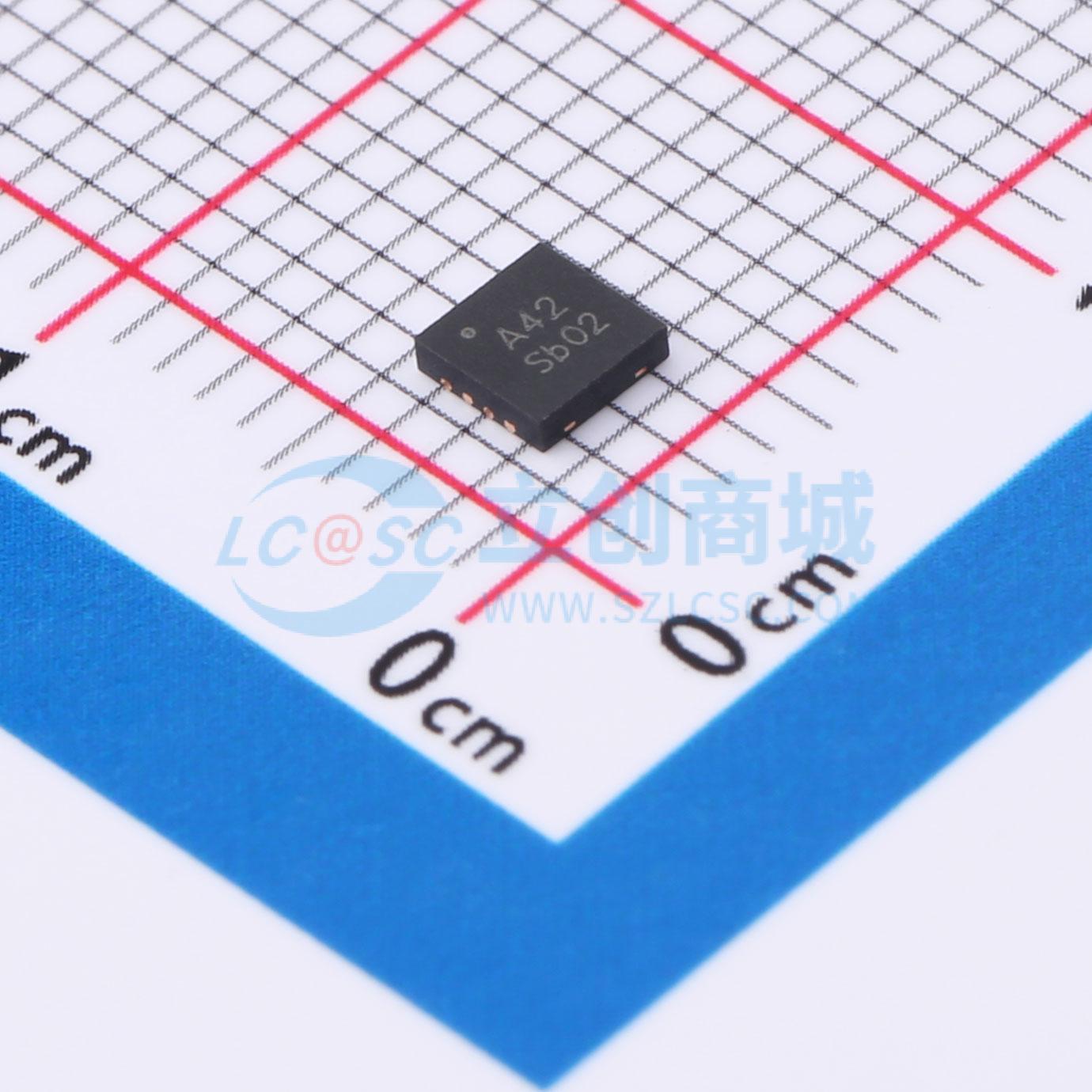

HE3342EAD8
单节2A开关型锂离子电池充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 开关型 降压型 一款面向5V供电输出高达2A锂离子电池充电芯片。采用1.5MHz固定频率的同步降压型转换器，具有高达90%以上的充电效率，自身发热量极小。芯片包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.2V/4.35V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE3342EAD8
- 商品编号
- C5199443
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 2uA |
商品概述
一款面向5V供电输出高达2A锂离子电池充电芯片。采用1.5MHz固定频率的同步降压型转换器，具有高达90%以上的充电效率，自身发热量极小。芯片包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.2V/4.35V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池温度保护等多种功能。采用带散热片的ESOP8和小型扁平化DFN3*3封装，并且只需极少的外围元器件，能够被嵌入在各种手持式应用中，作为大容量电池的高效充舆型应用。
商品特性
- 1.5MHz固定开关频率
- 高达95%以上的输出效率
- 最大2.5A输出电流
- 无需防反灌电流二极管
- 无需外置功率MOS管或续流二极管
- 充电状态双输出、无电池和故障状态显示
- 精度达到±1%的4.2V/4.35V预充电电压
- 用于电池电量检测的充电电流监控器输出2.9V涓流充电C/10充电终止
- 软启动限制浪涌电流
- 电池温度监测功能
- 输出短路保护功能
- 工作温度范围-40°C至105°C
- 采用ESOP-8L/DFN3*3-8L封装
应用领域
- 充电器
- 便携式数码设备
