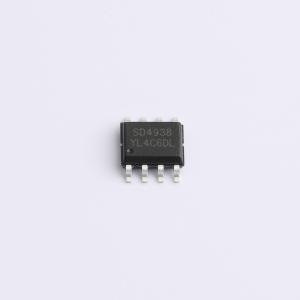

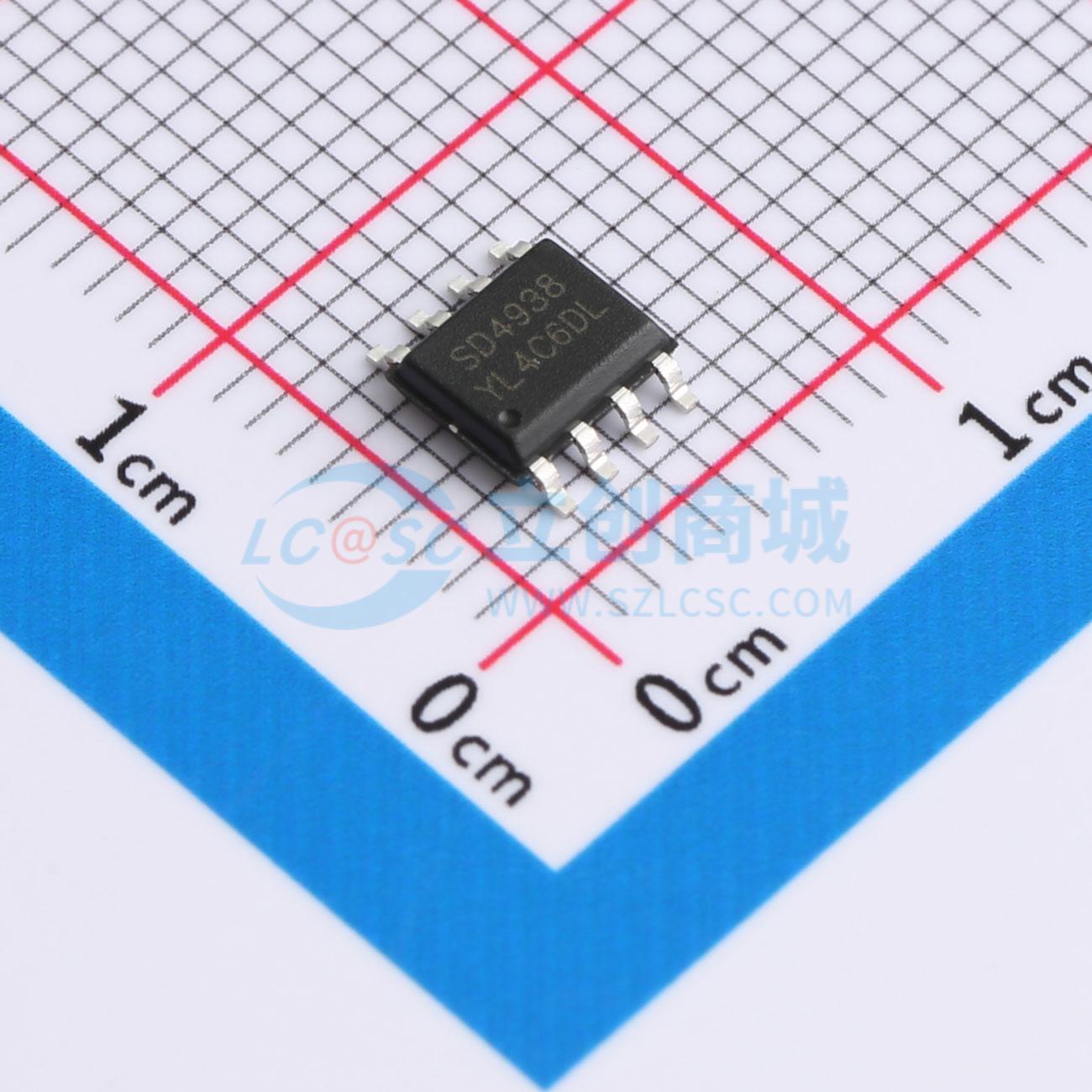

SD4938TR
150V电流模式PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SD4938TR
- 商品编号
- C5198081
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.248833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~21V | |
| 开关频率 | 60kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 0.8W | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 155V | |
| 拓扑结构 | - | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | 18V；12V；15V | |
| 反馈方式 | - |
商品概述
SD4938 是用于开关电源的内置 150V 高压 MOSFET 的电流模式 PWM 控制器。 SD4938 内置高压启动电路。在轻载下会进入打嗝模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有软启动功能，能够减小器件的应力，防止变压器饱和。SD4938 内部还集成了各种异常状态的保护功能，包括：VDD 欠压保护，VDD 过压保护，前沿消隐，输出过载保护，过流保护，过温保护等。触发保护后，电路会不断自动重启，直到系统正常为止。 SOP - 8 - 225 - 1.27
商品特性
- 20V 至 150V 输入电压
- 12V，15V，18V 输出电压三档可调
- 0.5A 输出电流
- 高压启动轻载打嗝降频
- 软启动
- VDD 欠压保护
- VDD 过压保护前沿消隐
- 输出过载保护
- 过流保护过温保护
应用领域
- 平衡轮
- 以太网供电
- 电动自行车
- 电动工具
