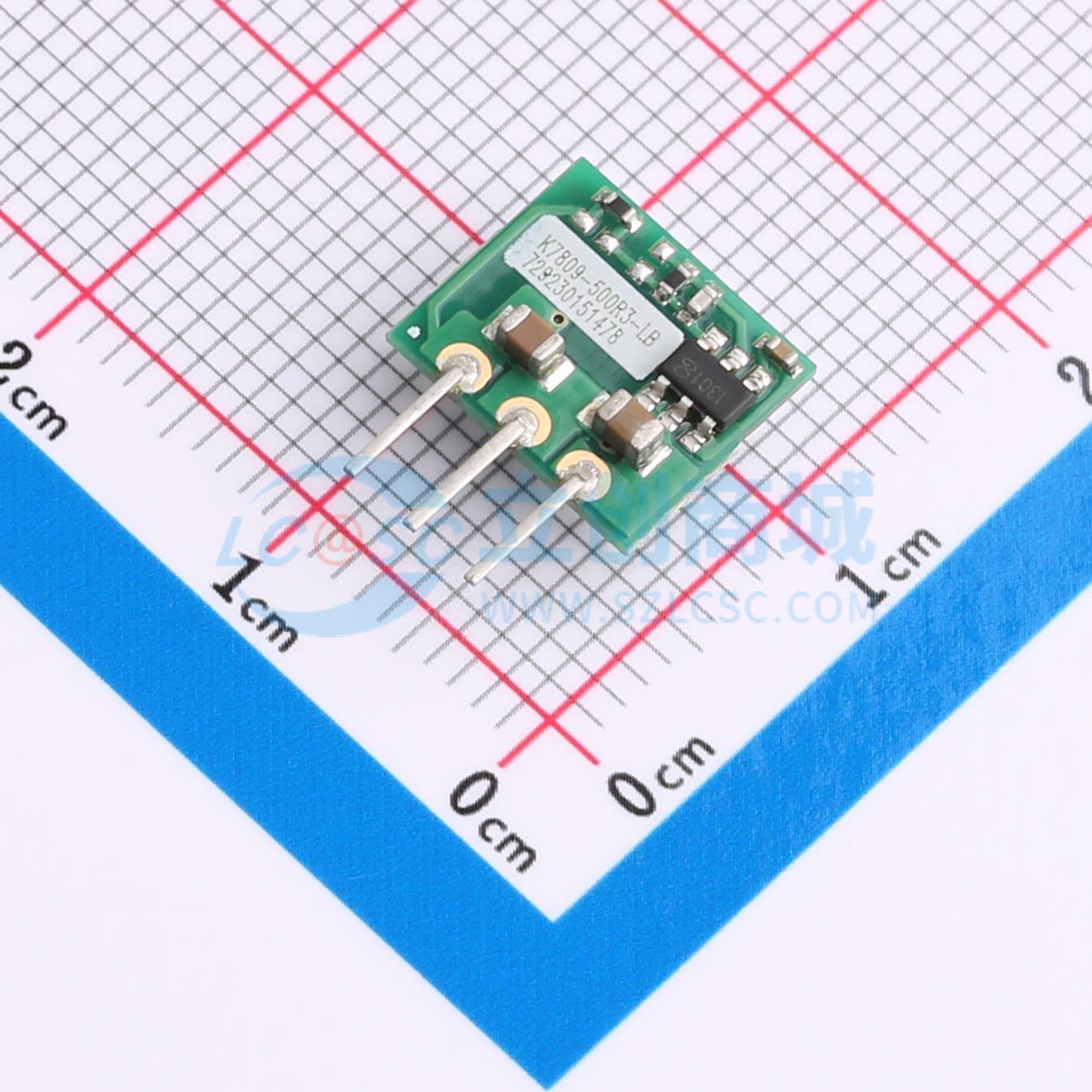

温馨提醒：图片仅供参考，商品以实物为准
K7809-500R3-LB
DC-DC模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：经济实惠的开放式框架电源。 高效率达95%。 工作环境温度范围：-40℃至+85℃。 空载输入电流低至0.2mA。 支持负输出。 输出短路保护。应用：工业控制。 仪器仪表
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7809-500R3-LB
- 商品编号
- C5198156
- 商品封装
- SIP-3
- 包装方式
- 托盘
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 开放型 | |
| 功能类型 | - | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 8V~27V；12V~36V | |
| 转换效率 | 93% | |
| 输出电压(Vout) | 9V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 150mA；500mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 200uA；1mA | |
| 纹波噪声 | 50mVp-p | |
| 开关频率 | 700kHz | |
| 最大容性负载 | 680uF；330uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 10.27mm | |
| 宽度 | 6mm | |
| 高度 | 8.61mm | |
| 功能特性 | 短路保护；自动故障恢复 |
