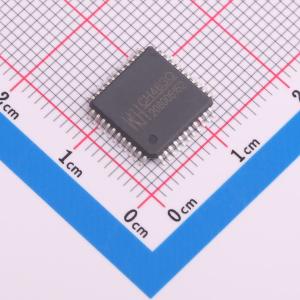

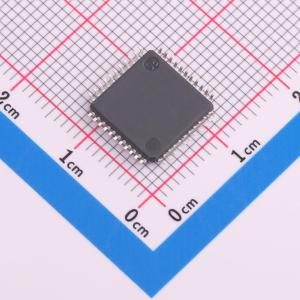

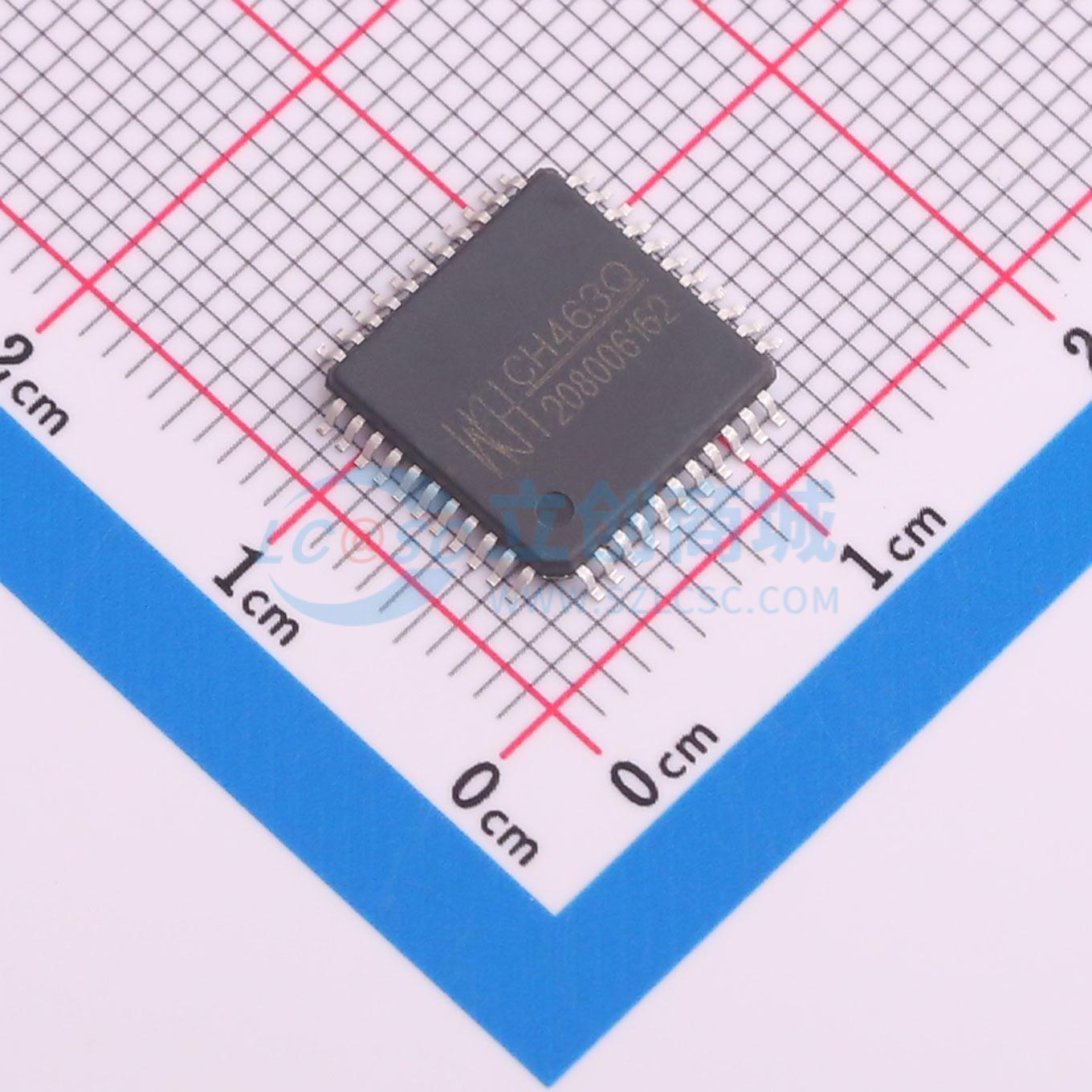

CH463Q

CH463 是LCD 的显示驱动芯片。内置时钟振荡电路，支持128 个点（16×8），48 个点（12×4）等LCD 面板，同时还可以进行35 键（基于7×5 矩阵）的键盘扫描；通过2 线串行接口与单片机等交换数据。

• 显示驱动：
  • 最大支持16×8 的LCD 面板，16 个SEG，8 个COM。
  • 支持1/4 duty，1/3 bias 或1/8 duty，1/4 bias 等LCD 规格。
  • 支持帧频率调节。
  • 内置偏压电路，外置VLCD 引脚，用于调节LCD 工作电压。
  • 提供64 级PWM，可用于LCD 背光调节。
• 键盘控制：
  • 内置35 键键盘控制器，基于7×5 矩阵键盘扫描。
  • 内置按键状态输入的上拉电阻，内置去抖动电路。
  • 键盘中断输出，低电平有效。
  • 支持组合键。
• 其它杂项：
  • 提供GPIO 通用输入输出扩展引脚（未用于键盘扫描矩阵的引脚）。
  • 两线串行接口，兼容I²C 总线，节约引脚。
  • 提供蜂鸣器驱动输出，2 种频率可选。
  • 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
  • 提供LQFP44 无铅封装，兼容RoHS。
