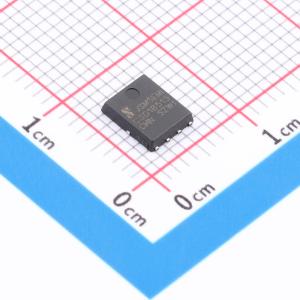

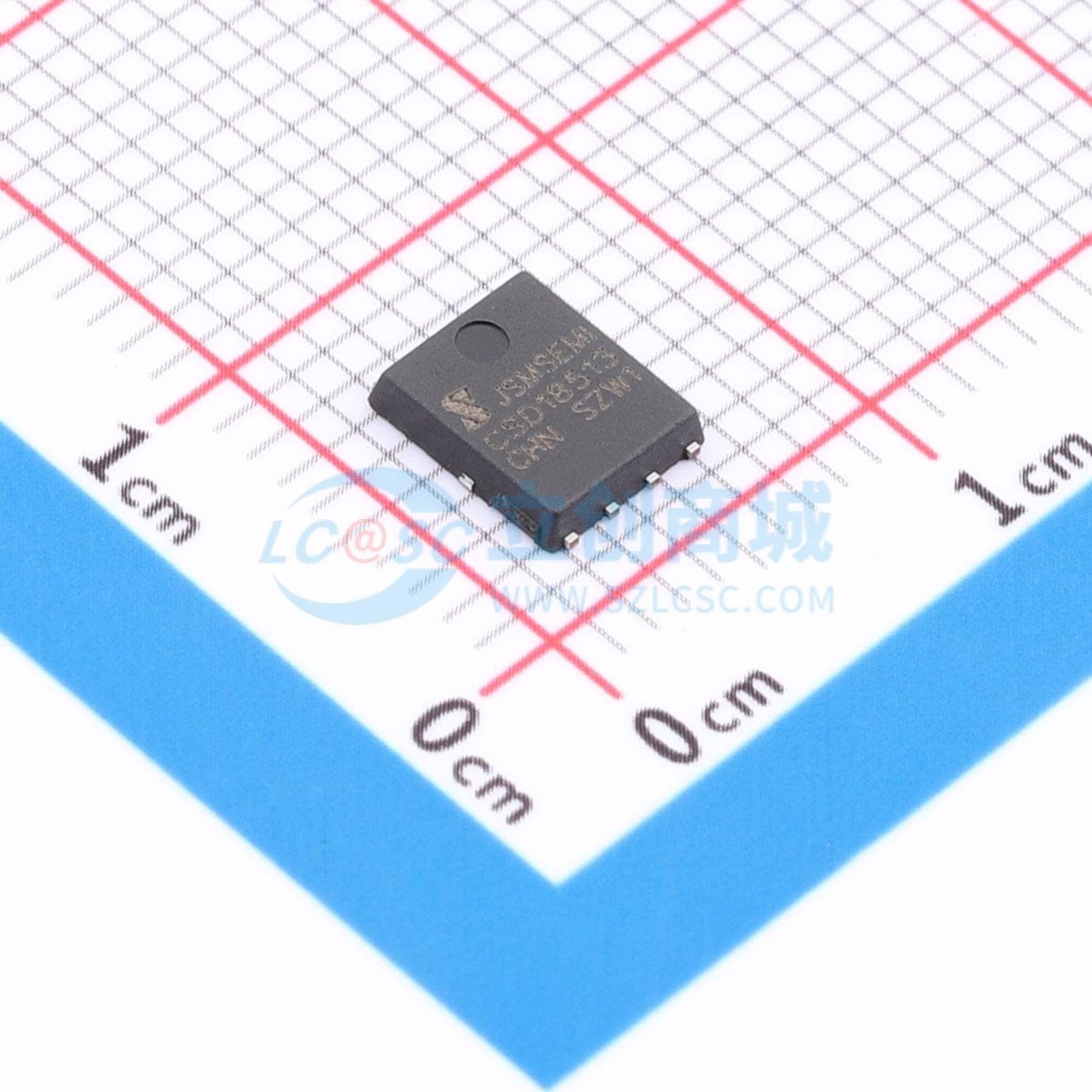

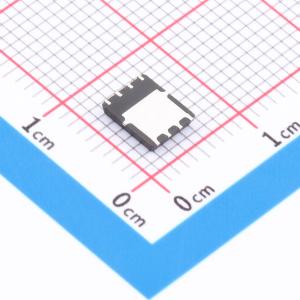

温馨提醒：图片仅供参考，商品以实物为准
CSD18513Q5A-JSM
CSD18513Q5A-JSM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：40V 连续漏极电流(Id)：120A JSMSEMI导通电阻(RDS(on)@Vgs,Id)：2.8mR @20A,10V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- CSD18513Q5A-JSM
- 商品编号
- C55106978
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 2.8mΩ@10V | |
| 耗散功率(Pd) | 157W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC | |
| 输入电容(Ciss) | 3.2nF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.6nF | |
| 栅极电压(Vgs) | ±20V |
