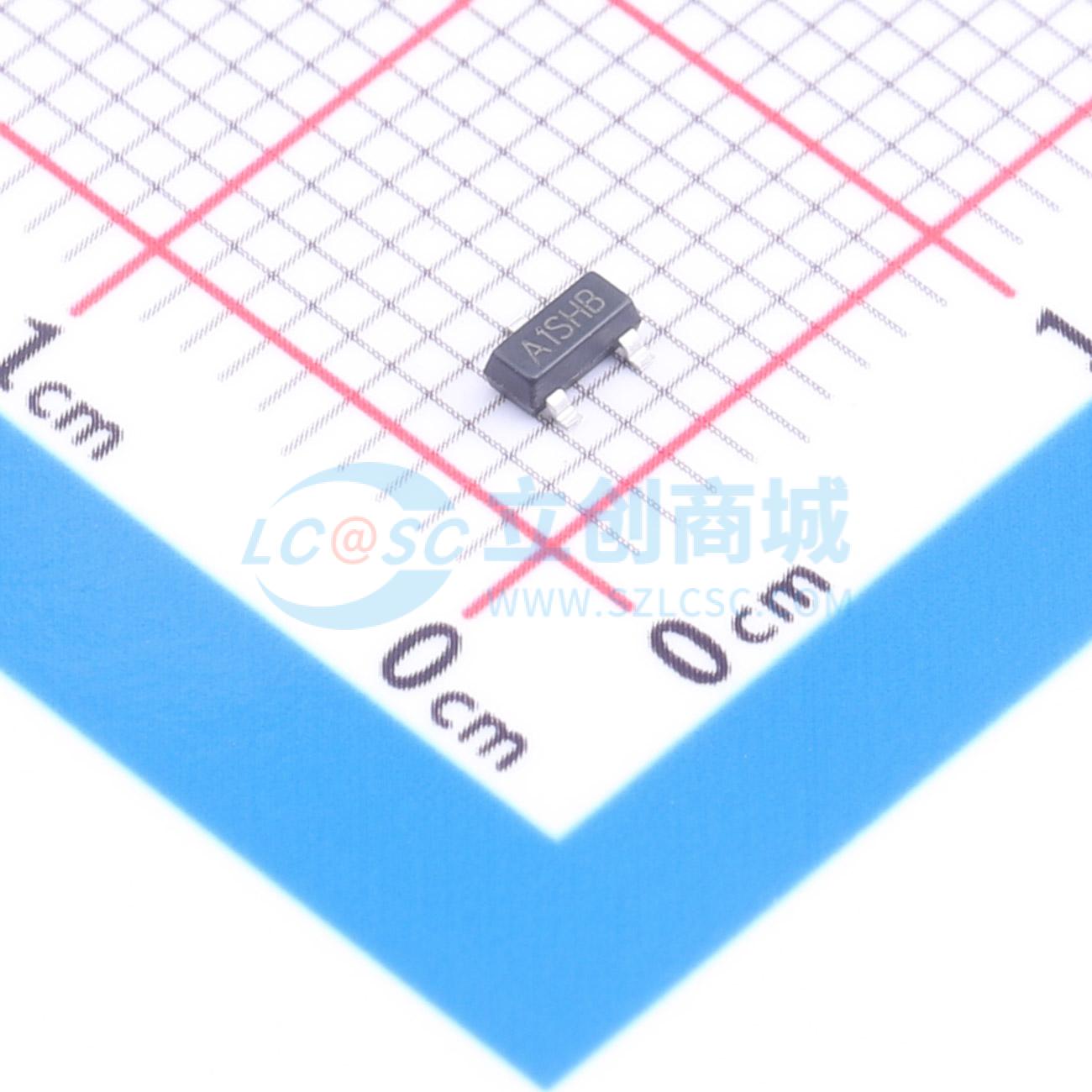

温馨提醒：图片仅供参考，商品以实物为准
SI2301A
SI2301A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TDD(台冠电子/台源电子）MOS配置 独立式；沟道类型 P 沟道；漏源击穿电压（Vds)-30V；连续漏极电流（Id)-2.8A；栅极开启电压 (Vgs (th))-1~-3V；导通内阻 (Rds (on))≤80mΩ@Vgs=-4.5V；耗散功率 (Pd) 1.25W；工作结温范围 - 55℃~+150℃
- 品牌名称
- TDD(台冠电子)
- 商品型号
- SI2301A
- 商品编号
- C55099178
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0311克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.1A | |
| 导通电阻(RDS(on)) | 70mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 600mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.6nC | |
| 输入电容(Ciss) | 330pF | |
| 反向传输电容(Crss) | 45pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 50pF | |
| 栅极电压(Vgs) | ±10V |
