商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 2.3GHz；4.2GHz | |
| 增益 | 30.5dB | |
| 噪声系数 | 3.4dB | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 78mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 27dBm | |
| 工作温度 | -40℃~+115℃ | |
| 输入回波损耗 | 17dB | |
| 输出回波损耗 | 12dB | |
| IP3 | 35dBm | |
| 功能特性 | 静电保护；偏置控制电路；线性化设计；低功耗模式 |
商品概述

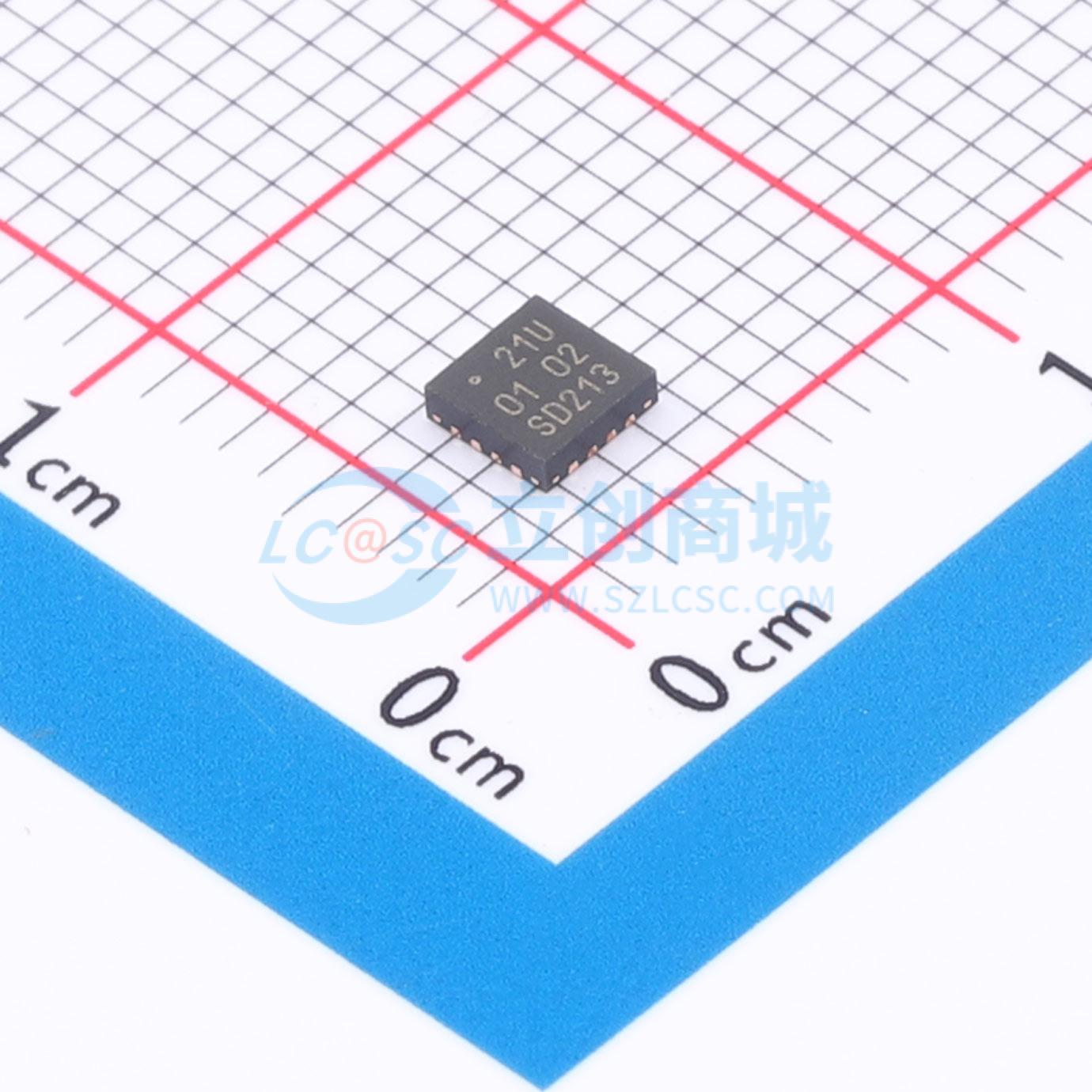

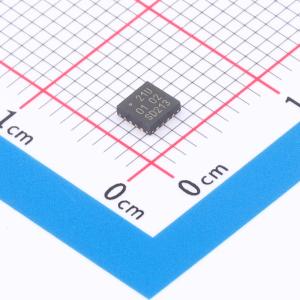

BTS6201U是一款宽带高线性度预驱动器放大器，适用于5G大规模MIMO基础设施应用，具备快速通断开关功能以支持TDD系统。该放大器设计工作频率范围为2.3 GHz至4.2 GHz，采用3 mm×3 mm×0.85 mm 16引脚HVQFN封装，所有引脚均具备ESD保护。
商品特性
- 高饱和输出功率Po(sat) = 28 dBm
- 高功率增益Gp = 30.5 dB
- 高线性度性能ACLR = -46 dBc
- 无条件稳定
- 可通过外部电阻编程偏置电流
- 快速开关以支持TDD系统
- 5 V单电源供电，静态电流78 mA
- 小型16引脚无引线封装，尺寸为3 mm × 3 mm × 0.85 mm
- 所有引脚具备ESD保护
- 吸湿灵敏度等级为1
应用领域
- 5G NR mMIMO无线基础设施
- 高线性度预驱动器
- TDD系统
