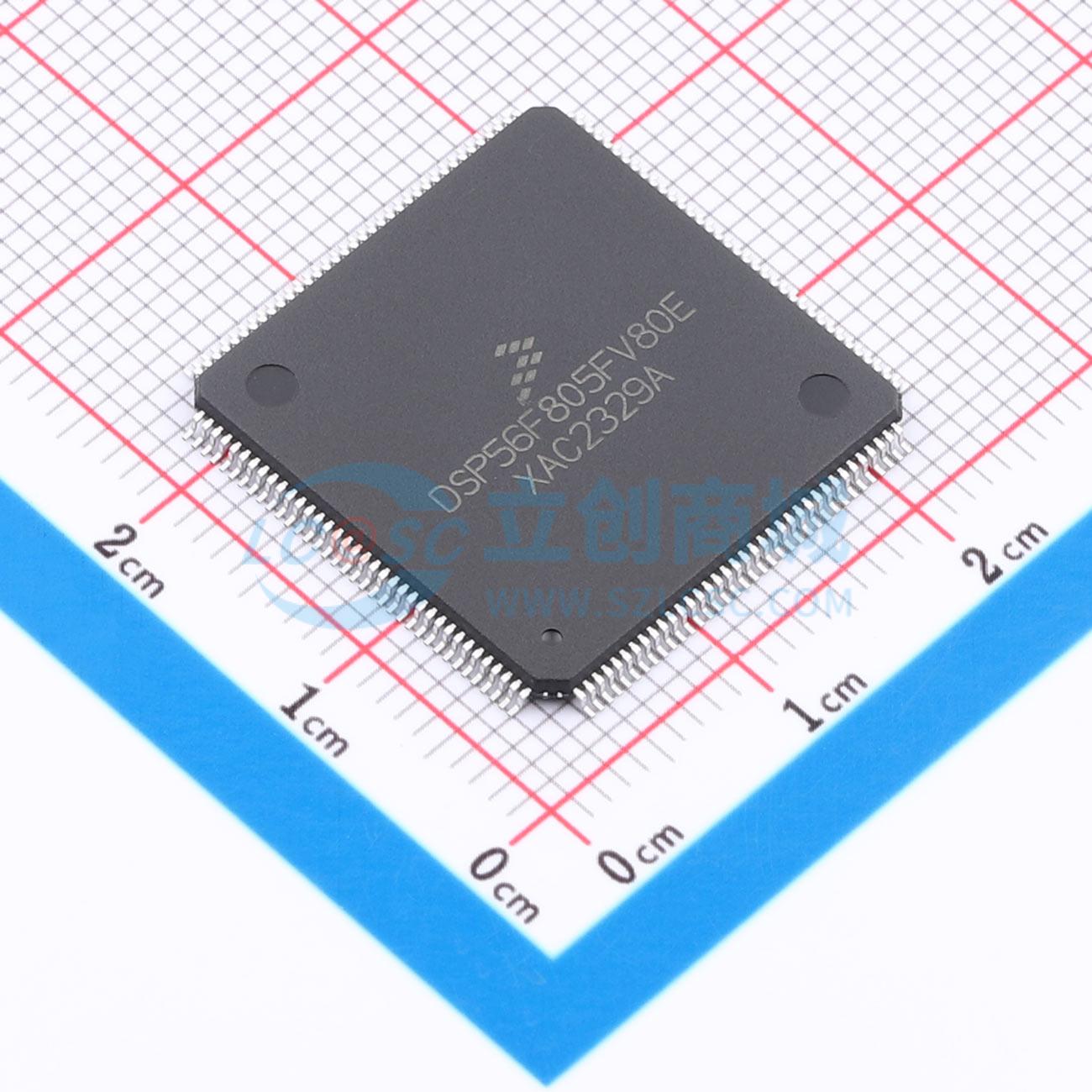

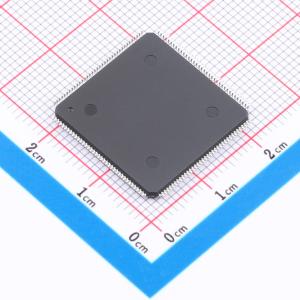

温馨提醒：图片仅供参考，商品以实物为准
DSP56F805FV80E
Digital Signal Controller
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 在统一的、C 语言高效架构中集成了高达 80MHz 核心频率下 40MIPS 的 DSP 和 MCU 功能。硬件 DO 和 REP 循环，MCU 友好的指令集支持 DSP 和控制器功能，如 MAC、位操作单元、14 种寻址模式。31.5K×16 位字（64KB）程序闪存、512×16 位字（1KB）程序 RAM、4K×16 位字（8KB）数据闪存、2K×16 位字（4KB）数据 RAM、2K×16 位字（4KB）引导闪存，外部程序和数据存储器各高达 64K×16 位字。具备两个 6 通道 PWM 模块、两个 4 通道 12 位 ADC、两个正交解码器、CAN 2.0B 模块、两个串行通信接口（SCI）、串行外设接口（SPI）、多达四个通用四定时器、JTAG/OnCETM 调试端口、14 个专用和 18 个共享 GPIO 线，采用 144 引脚 LQFP 封装
- 品牌名称
- NXP(恩智浦)
- 商品型号
- DSP56F805FV80E
- 商品编号
- C5194212
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) | |
| 时钟速率 | 80MHz | |
| 非易失性存储器 | FLASH (64kB) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 中断响应；实时时钟与定时器；集成PWM控制；零开销循环；高速外设接口；并行数据通道；集成ADC接口；硬件乘加加速 |
商品概述
56F805是基于56800内核的处理器家族成员，它在单芯片上结合了DSP的处理能力和微控制器的功能，搭配灵活的外设集，可实现极具性价比的解决方案。凭借低成本、配置灵活性和紧凑的程序代码，56F805适用于众多应用。56800内核基于哈佛架构，包含三个并行运行的执行单元，每个指令周期最多可完成六个操作。微处理器风格的编程模型和优化的指令集，可以方便地生成适用于MCU和DSP应用的高效紧凑代码。该指令集对C编译器效率很高，可支持优化控制应用的快速开发。56F805支持从内部或外部存储器执行程序，每个指令周期可从片上数据RAM访问两个数据操作数。56F805还提供两个外部专用中断线，以及最多32个通用输入输出（GPIO）线，具体数量取决于外设配置。56F805控制器包含31.5K字（16位）程序Flash和4K字数据Flash（均可通过JTAG端口编程），以及512字程序RAM和2K字数据RAM，还支持从64K外部存储器执行程序。56F805集成了共2K字引导Flash，方便客户包含现场可编程软件例程
商品特性
- 高效16位56800系列处理器引擎，采用双哈佛架构
- 核心频率80MHz时，最高可达40百万指令每秒（MIPS）
- 单周期16×16位并行乘累加单元（MAC）
- 两个36位累加器，包含扩展位
- 16位双向桶形移位器
- 并行指令集，带有独特的处理器寻址模式
- 硬件DO和REP循环
- 三个内部地址总线和一个外部地址总线
- 四个内部数据总线和一个外部数据总线
- 指令集同时支持DSP和控制器功能
- 控制器风格寻址模式和指令，可生成紧凑代码
- 支持高效C编译器和局部变量
- 软件子程序和中断堆栈，深度仅受存储器限制
- JTAG/OnCE调试编程接口
- 哈佛架构允许同时对程序和数据存储器进行最多三次访问
- 片上存储器包含低成本、大容量Flash方案
- 片上包含31.5K×16位程序Flash、512×16位程序RAM、4K×16位数据Flash、2K×16位数据RAM、2K×16位引导Flash
- 外部存储器扩展能力，可针对0、4、8或12个等待状态编程
- 最高支持64K×16位数据存储器、64K×16位程序存储器
- 两个脉冲宽度调制器模块，每个模块包含6个PWM输出、3个电流检测输入、4个故障输入，带故障容错设计和死区插入，同时支持中心对齐和边缘对齐模式
- 两个12位模数转换器（ADC），支持两次同时转换，ADC和PWM模块可同步
- 两个正交解码器，每个解码器可配置为四个输入或两个额外的正交定时器
- 两个通用正交定时器，共占用六个引脚:Timer C两个引脚，Timer D四个引脚
- CAN 2.0 B模块，带有收发专用的2引脚端口
- 两个串行通信接口，每个接口占用两个引脚（或可作为四个额外GPIO线）
- 串行外设接口（SPI），带有可配置的4引脚端口（或可作为四个额外GPIO线）
- 14个专用通用输入输出（GPIO）引脚，18个多路复用GPIO引脚
- 计算机正常运行（COP）看门狗定时器
- 两个专用外部中断引脚
- 用于硬件复位的外部复位输入引脚
- 用于系统复位的外部复位输出引脚
- JTAG/片上仿真（OnCE™）模块，可实现不占用处理器资源、与处理器速度无关的调试
- 基于软件可编程锁相环的频率合成器，用于控制器内核时钟
- 采用高密度CMOS工艺制造，数字输入为5V容限、TTL兼容
- 使用单路3.3V电源供电
- 片上集成数字和模拟电路稳压器，可降低成本、减少噪声
- 支持等待和停止模式
应用领域
- 运动控制
- 智能家电
- 步进电机
- 编码器
- 转速表
- 限位开关
- 电源及控制
- 汽车控制
- 发动机管理
- 噪声抑制
- 远程公用仪表计量
- 电力、照明和自动化领域的工业控制
