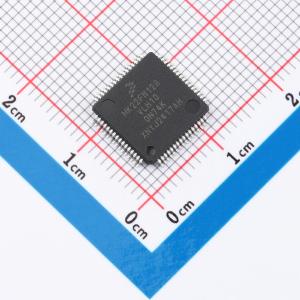

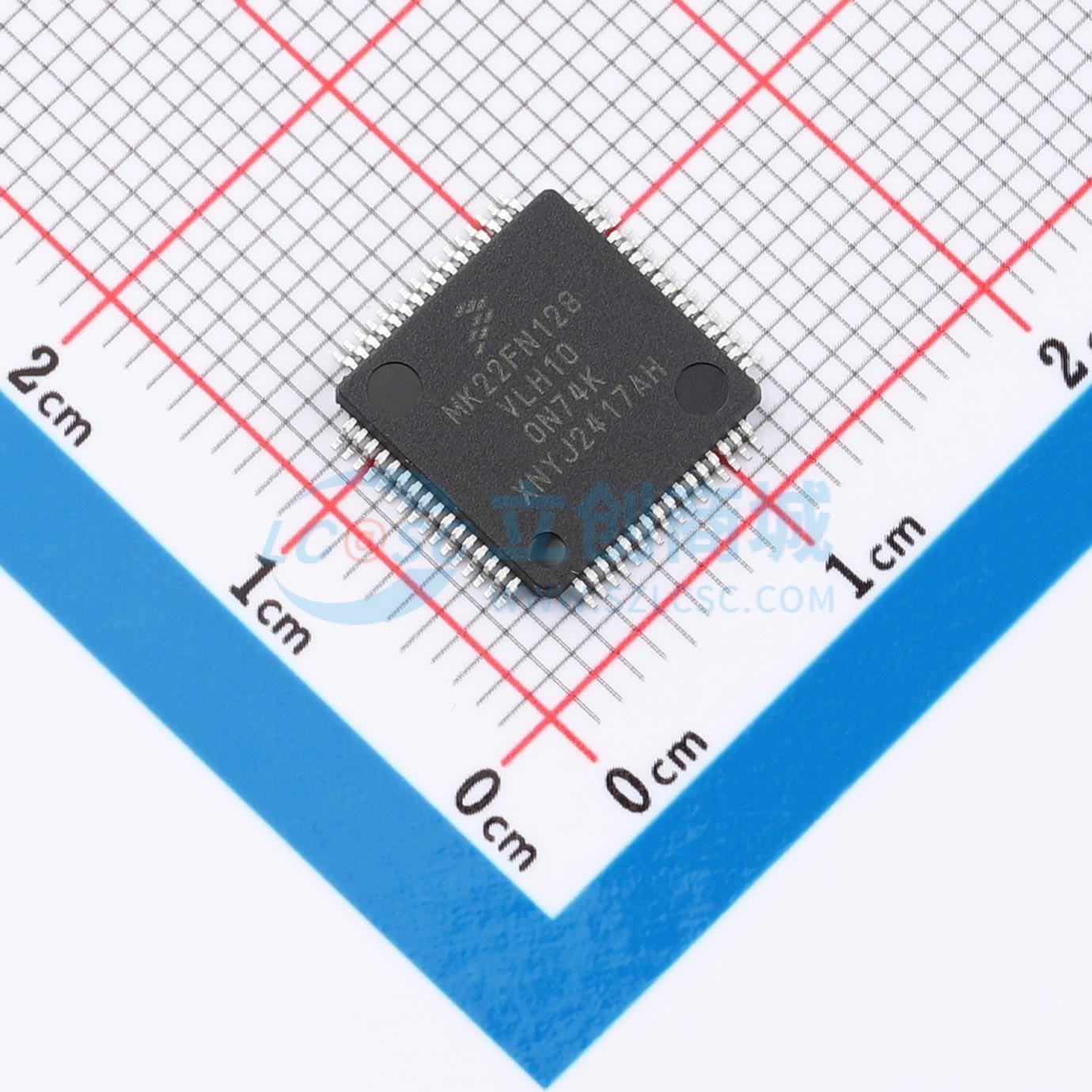

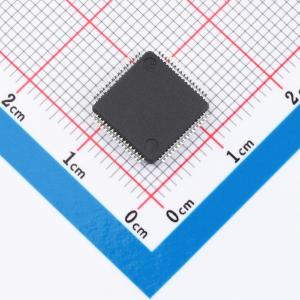

MK22FN128VLH10R

该产品是Kinetis K22F系列128KB Flash版本、主频100MHz、基于带FPU的ARM® Cortex®-M4内核的微控制器。Kinetis K22产品系列成员针对需要低功耗、USB连接、高外设集成度和带浮点运算单元处理效率的成本敏感型应用进行了优化。这些器件共享Kinetis家族全面的赋能支持与可扩展性。

• 运行功耗低至120 μA/MHz，静态功耗低至2.6 μA，保留全部状态，唤醒时间6 μs，最低静态模式低至120 nA
• USB LS/FS OTG 2.0，内置3.3 V，支持USB全速设备无晶振功能
• 100 MHz ARM Cortex-M4内核，带DSP指令，每MHz提供1.25 Dhrystone MIPS
• 128 KB嵌入式闪存和24 KB RAM
• 串行编程接口(EzPort)
• 预编程Kinetis闪存加载程序，支持一次性、系统内工厂编程
• 灵活的低功耗模式，多个唤醒源
• 4通道DMA控制器
• 独立外部看门狗和软件看门狗监控
• 两个晶体振荡器:32 kHz (RTC) 和 32-40 kHz 或 3-32 MHz
• 三个内部振荡器:32 kHz、4 MHz 和 48 MHz
• 带FLL的多用途时钟发生器
• 硬件CRC模块
• 每颗芯片具备128位识别(ID)号
• 闪存访问控制，保护专有软件
• 最多支持67个通用I/O (GPIO)
• 两个16位SAR ADC（12位模式下采样率1.2 MS/s）
• 一个12位DAC
• 两个带6位DAC的模拟比较器(CMP)
• 精确的内部电压参考
• USB LS/FS OTG 2.0，片上集成收发器
• USB全速设备无晶振工作
• 两个SPI模块
• 三个UART模块和一个低功耗UART
• 两个I2C，支持最高1 Mbps工作
• I2S模块
• 一个8通道通用/PWM定时器
• 两个2通道通用定时器，带正交解码功能
• 周期性中断定时器
• 16位低功耗定时器
• 带独立电源域的实时时钟
• 可编程延迟模块
• 工作电压范围（包含闪存写入）:1.71 V 至 3.6 V
• 环境工作温度范围:-40 ℃ 至 105 ℃
