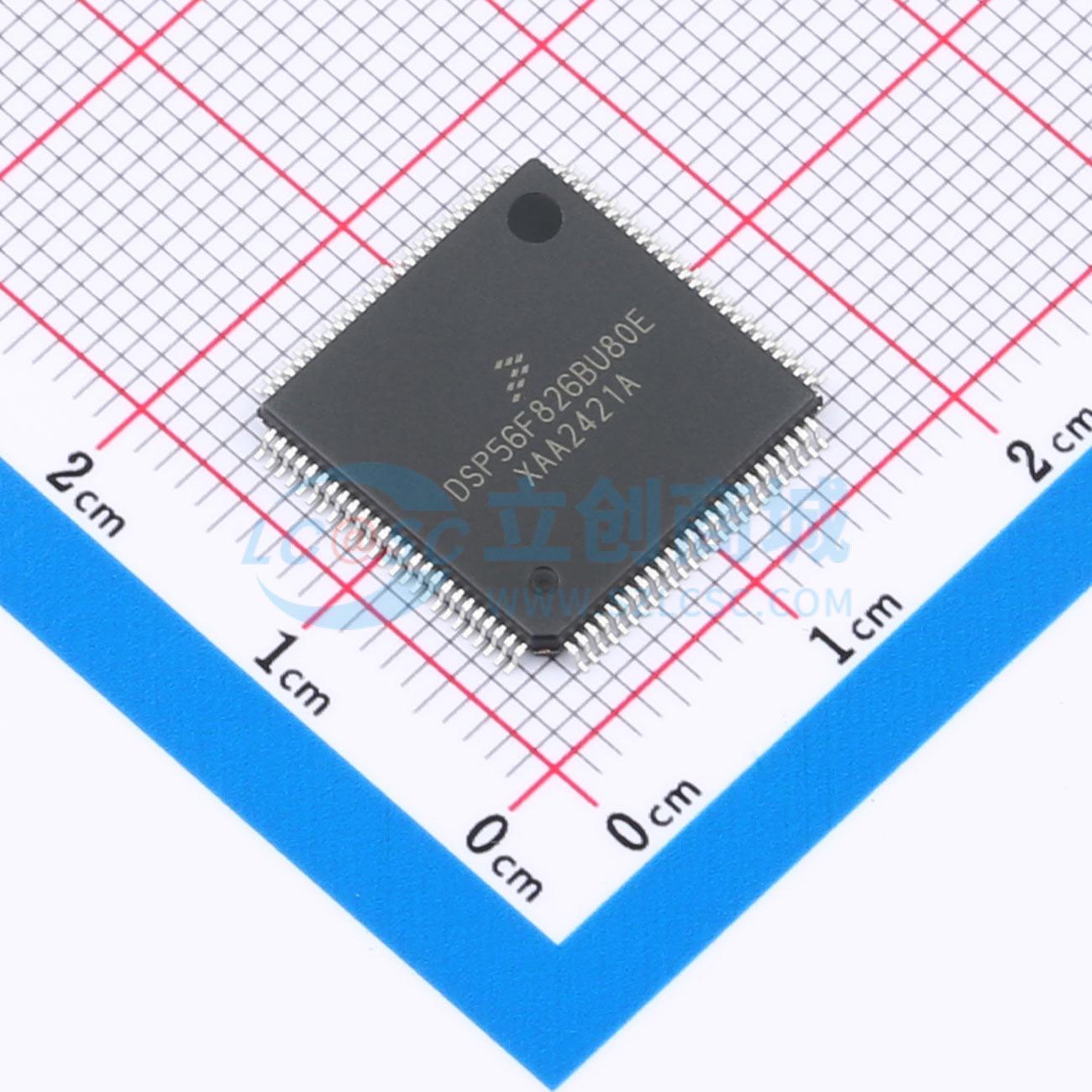

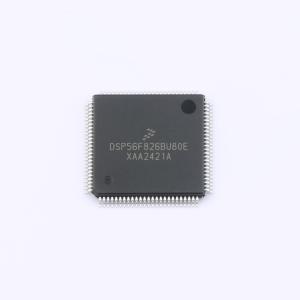

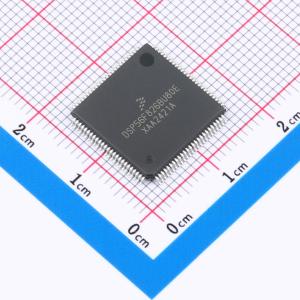

DSP56F826BU80E

56F826属于NXP 56F800系列16位数字信号控制器，是基于56800内核的处理器家族成员。它在单芯片上结合了DSP的处理能力和微控制器的功能，搭配一组灵活的外设，为通用应用打造了成本效益出色的解决方案。凭借其低成本、配置灵活性和紧凑的程序代码，56F826可适用于多种应用。56800内核基于哈佛架构，由三个执行单元并行工作，每个指令周期最多可完成六个操作。微处理器风格的编程模型和优化的指令集，可以轻松生成适用于DSP和MCU应用的高效紧凑代码。该指令集对C/C++编译器效率很高，能够快速开发优化的控制应用。56F826支持从内部或外部存储器执行程序，每个指令周期可从片内数据RAM访问两个数据操作数。56F826还提供两个外部专用中断线，最多46个通用输入输出（GPIO）线，具体数量取决于外设配置。56F826控制器包含31.5K字（16位）的程序Flash和2K字的数据Flash（均可通过JTAG端口编程），另有512字的程序RAM和4K字的数据RAM，还支持从外部存储器执行程序。56F826集成了总共2K字的引导Flash，方便客户加入现场可编程软件例程，可用于对主程序和数据Flash存储区进行编程。程序和数据Flash存储器均可独立进行批量擦除，或以256字的页大小擦除，引导Flash也支持批量擦除或页擦除。该控制器还提供一整套标准可编程外设，包括一个同步串行接口（SSI）、一个串行外设接口（SPI），可选择配置

• 高效16位56800系列控制器引擎，采用双哈佛架构
• 核心频率80MHz时，最高可达40百万条指令每秒（MIPS）
• 单周期16×16位并行乘法累加器（MAC）
• 两个36位累加器，包含扩展位
• 16位双向桶形移位器
• 并行指令集，带有独特的处理器寻址模式
• 硬件DO和REP循环
• 三条内部地址总线和一条外部地址总线
• 四条内部数据总线和一条外部数据总线
• 指令集同时支持DSP和控制器功能
• 控制器风格的寻址模式和指令，可生成紧凑代码
• 支持高效C编译器和局部变量
• 软件子程序和中断堆栈，深度仅受存储器限制
• JTAG/OnCE调试编程接口
• 哈佛架构允许同时对程序和数据存储器进行最多三次访问
• 片上存储器包含低成本、高产量的Flash解决方案
• 片外存储器扩展能力，可可编程配置0、4、8或12个等待状态
• 最高支持64K×16位数据存储器，最高支持64K×16位程序存储器
• 一个通用四定时器，共占用7个引脚
• 一个串行外设接口，占用4个引脚（或可作为四个额外GPIO线）
• 可配置为一个串行外设接口，或复用为两个串行通信接口，共占用4个引脚
• 同步串行接口（SSI），可配置6引脚端口（或可作为六个额外GPIO线）
• 16个专用通用输入输出（GPIO）引脚
• 30个复用通用输入输出（GPIO）引脚
• COP看门狗定时器
• 两个外部中断引脚
• 用于硬件复位的外部复位引脚
• JTAG/片上仿真（OnCE），可实现不干扰、与处理器速度无关的调试
• 软件可编程、基于锁相环的频率合成器，用于控制器核心时钟
• 采用高密度EMOS工艺制造，输入为5V容限、TTL兼容数字输入
• 一个日时间（Time of Day）模块
• 双电源供电，支持3.3V和2.5V
• 提供等待模式和多种停止模式

• 噪声抑制
• ID标签读取器
• 声波/亚声波探测器
• 安全访问设备
• 远程计量
• 声波报警器
• POS终端
• 功能手机
