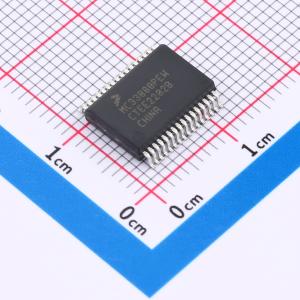

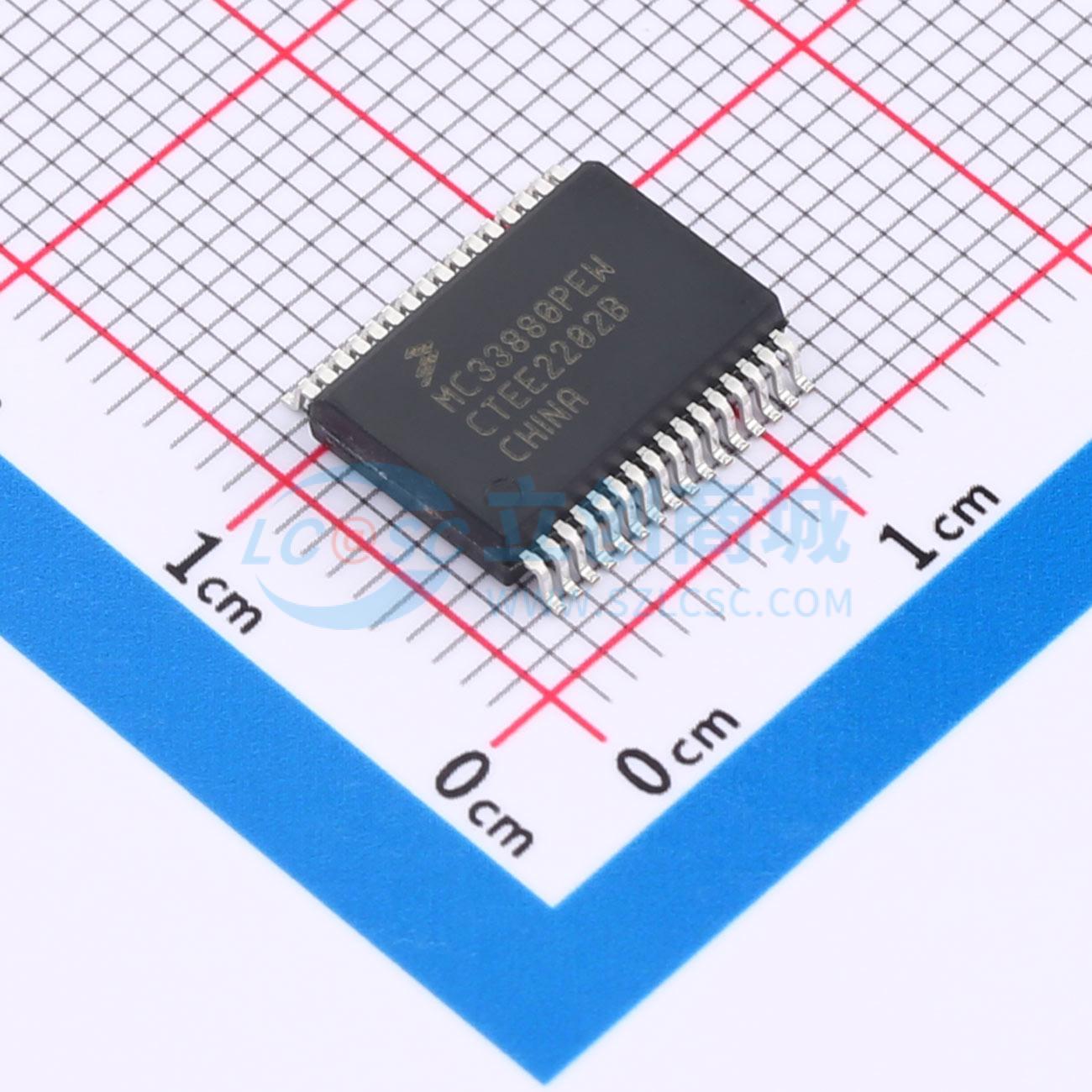

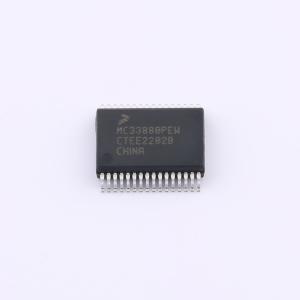

MC33880PEWR2

Octal Serial Switch with SPI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 33880器件是一款8输出、硬件可配置的高端/低端开关，采用串行外设接口（SPI）进行8位串行输入控制。其中两个输出可通过微控制器直接控制，用于脉冲宽度调制（PWM）应用
品牌名称: NXP(恩智浦)
商品型号: MC33880PEWR2
商品编号: C5191537
商品封装: BSSOP-32-300mil
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

	属性	参数值
	工作电压	5.5V~24.5V
	导通电阻	550mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)

商品概述

33880器件是一款8输出硬件可配置的高端/低端开关，采用串行外设接口（SPI）进行8位串行输入控制。其中两个输出可通过微控制器直接控制，用于脉宽调制（PWM）应用。 33880通过与微控制器直接接口来控制各种电感或白炽灯负载。该电路的创新监测和保护特性包括极低的待机电流、“可级联”故障报告、用于低端配置的内部40 V输出钳位、用于高端配置的内部 -20 V输出钳位、特定输出诊断以及输出独立关断。

商品特性

设计工作电压范围为5.5 V ≤ V_PWR ≤ 24.5 V
采用8位SPI进行控制和故障报告，兼容3.3/5.0 V
输出电流受限（0.8 A至2.0 A），用于驱动白炽灯
电感开关过程中，输出电压钳位为+45 V（典型值）（低端驱动）和 -20 V（典型值）（高端驱动）
VPWR上具备内部反接电池保护
接地或电源丢失不会使负载通电或损坏IC
在13 V VPWR、高达95 ℃的条件下，IPWR待机电流最大为5.0 μA
25 ℃时，典型R_DS(ON)为0.55 Ω
短路检测和电流限制，具备自动重试功能
独立的过温保护
32引脚SOICW封装，引脚8、9、24和25接地以提高热性能
所有输出开关均可配置为高端或低端

优惠活动

9.8折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	8
	输入控制逻辑	高电平有效
	最大连续电流	2A
