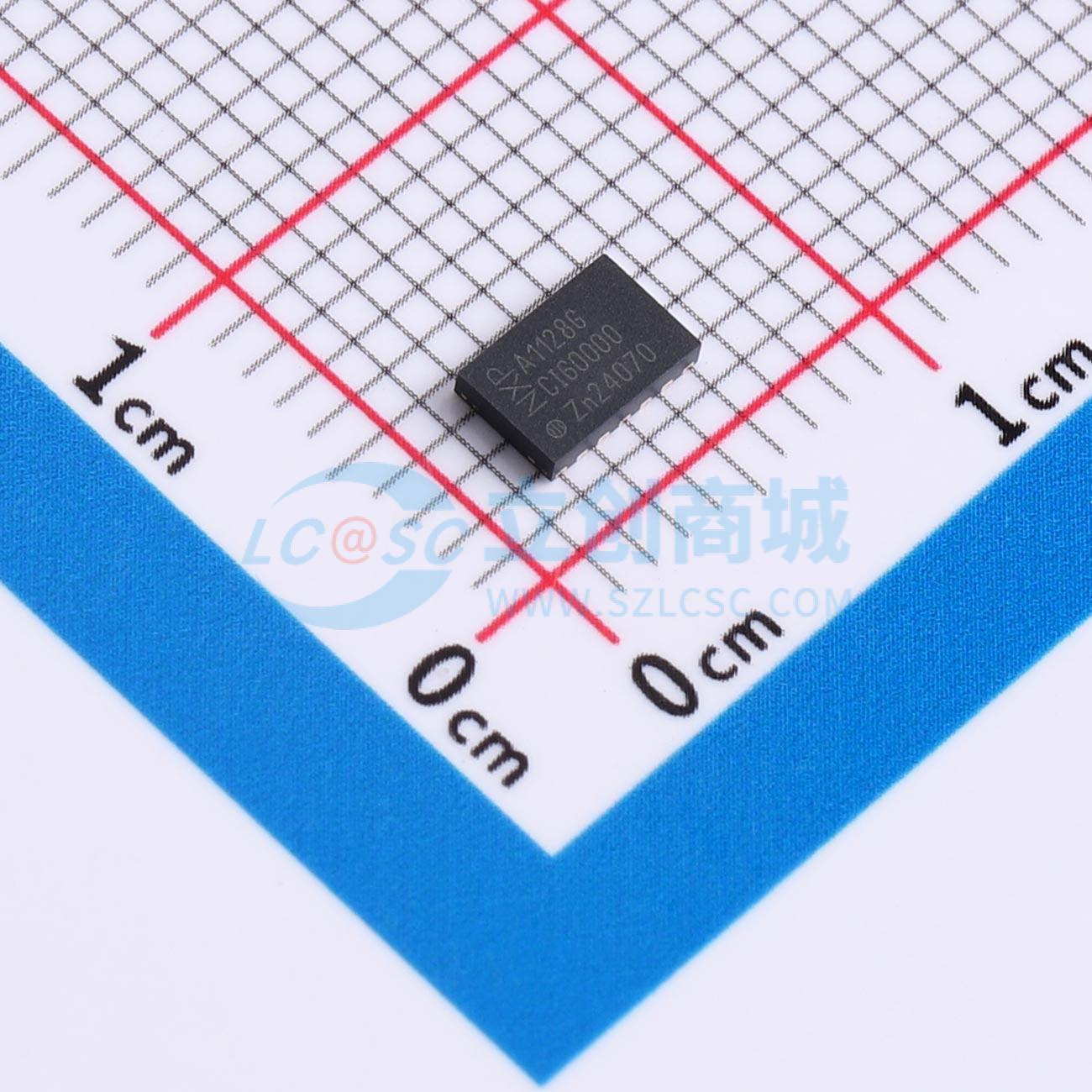

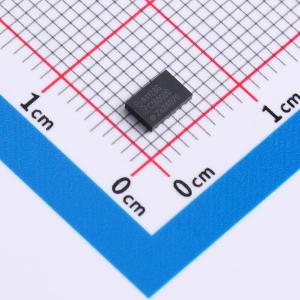

温馨提醒：图片仅供参考，商品以实物为准
TJA1128GTK/0Z
LIN Mini System Basis Chip with integrated voltage regulator
- 品牌名称
- NXP(恩智浦)
- 商品型号
- TJA1128GTK/0Z
- 商品编号
- C5191407
- 商品封装
- SOT-1086-2
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置LDO稳压器 |
商品概述
TJA1128是一款LIN微型系统基础芯片（SBC），带有LIN收发器、低压差稳压器（LDO）、窗口看门狗、两个唤醒输入、一个通用输入（GPI）和一个高压多功能（HVMPO）输出。稳压器可提供高达85 mA的电流，输出电压有3.3 V和5.0 V可选。TJA1128可在极低电流的待机和睡眠模式下运行，并具备总线和本地唤醒功能。
商品特性
- 适用于标称12 V系统的公路车辆，电池工作范围为5.0 V至28 V
- 睡眠和待机模式下电流消耗极低：睡眠模式（稳压器关闭）典型值为14 μA；待机模式（稳压器开启）典型值为22 μA
- 可通过LIN引脚实现远程唤醒
- 可通过WAKE1和WAKE2引脚实现本地唤醒：可配置电平敏感唤醒检测；可通过HVMPO引脚实现同步偏置控制的循环采样唤醒检测
- 具备唤醒源识别功能
- 可配置高压多功能输出（HVMPO）：用于循环唤醒的偏置控制输出；跛行回家输出；用于电池监测电路的偏置控制输出；通用输入（GPI）控制输出
- 在过热、看门狗服务故障、VCC欠压和RSTN接地短路时具备跛行回家功能
- 具备过热关断功能
- 双向复位引脚，上电复位时间可变
- 可通过串行外设接口（SPI）进行准一次性配置
- 具备初始模式，可配置和禁用功能（如LIN、看门狗、复位、唤醒）和模式（如睡眠）
- 为3.3 V/5.0 V微控制器供电的低压差稳压器：标称输出电压为5.0 V/3.3 V，精度为±2 %；输出电流能力为85 mA；具备欠压检测和复位输出功能；使用小陶瓷输出电容时具有出色的瞬态响应；输出对地短路保护
- LIN收发器：符合ISO 17987-4:2016（12 V LIN）、LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和SAE J2602-1标准；与K线兼容；波特率高达20 kBd；具备支持高波特率（> 20 kBd）的LIN高速模式；集成LIN应答器应用的终端电阻；具备TXD显性超时功能
- 窗口看门狗：具备窗口、超时和自主模式；具备独立于微控制器的时钟源；看门狗周期可在16 ms至128 ms之间选择；具备软件开发和下线闪存的专用模式
- 专为汽车应用设计：符合AEC-Q100标准；负载突降脉冲保护高达43 V；LIN总线引脚符合人体模型（HBM）的±8 kV静电放电（ESD）保护；BAT、WAKE1、WAKE2引脚符合IEC 61000-4-2的±6 kV ESD保护，LIN引脚为±8 kV；总线终端和电池引脚在汽车环境中具备抗瞬变保护（ISO 7637）；LIN总线引脚具备电池和接地短路保护；采用无引脚HVSON14封装（3.0 mm × 4.5 mm），支持自动光学检测（AOI）功能和低热阻
应用领域
- 汽车电子
