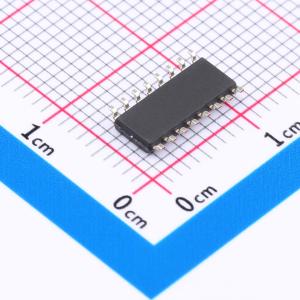

TEA2017AAT/2Y

TEA2017AAT是一款面向高效谐振电源的数字可配置LLC和PFC组合控制器。它包括LLC控制器和PFC控制器功能。PFC可配置为在DCM/QR、CCM固定频率或支持所有工作模式的多模式下工作，以优化PFC效率。采用TEA2017AAT可以设计出完整的谐振电源，不仅设计简单，所需元器件数也很少。TEA2017AAT采用薄型窄体SO16封装。 TEA2017AAT数字架构基于高速可配置硬件状态机，确保非常可靠的实时性能。在电源开发过程中，LLC和PFC控制器的多种工作和保护设置可以通过写入新的设置到芯片中来调整，以满足特定的应用需求。配置可以被完全保护，防止未经授权复制TEA2017AAT专有配置内容。 与传统的谐振拓扑相反，TEA2017AAT采用LLC低功率模式，可在低负载下保持非常高的效率。该模式在连续开关（也称为高功率模式）和突发模式之间的功率区域运行。 由于TEA2017AAT通过主电容电压调节系统LLC输出电压，因此可提供关于输送到输出端的功率的准确信息。该测量的输出功率决定了运行模式（突发模式、低功率模式或高功率模式）。可以轻松地把不同工作模式的转换点写入芯片。 TEA2017AAT包含所有保护，如过温保护(OTP)、过流保护(OCP)、过压保护(OVP)、过功率保护(OPP)、开环保护(OLP)和容性模式调节(CMR)。这些所有的保护都可以独立和准确的进行配置。 该芯片包含用于高压启动的低压和高压硅技术、集成式驱动器、电平转换器、保护和零电压开关保障电路。 TEA2017AAT/TEA2095T的组合让我们能够轻松地设计高效可靠的电源，这些电源提供90W至1000W的功率，而且外部元器件数非常少。该系统提供非常低的空载输入功率（Ω<75mW；整个系统包括TEA2017AAT/TEA2095T组合），在最低到最高的负载下均保持高效率。该电源符合能源之星、美国能源部、欧盟生态设计指令、欧盟行为准则的能效法规，且满足其他一些准则。因此，可以省略任何辅助低功率电源。

• 采用单个小型SO16封装实现PFC和LLC控制器的完整功能
• 集成了高压启动
• 集成式驱动器和高压电平转换器(LS)
• 高边驱动器直接由低边驱动器输出供电
• 精确的升压电压调节
• PFC可以配置为在以下模式工作：DCM/QR/CCM（也称为多模式工作）、CCM固定频率
• 集成X电容放电，无需额外外部元器件
• Power Good信号功能
• 优化的EMI性能的PFC抖频
• 出色的功率因数(PF)和总谐波失真(THD)，因为PFC电流补偿了输入滤波器电流
• 使用图形用户界面(GUI)可以在评估期间轻松配置几个参数，例如：在所有工作模式下，工作频率将在听域之外；突发模式下的软启动和软停止，以降低音频噪声；工作模式间准确的转换电平（高功率模式/低功率模式/突发模式）；使能/禁用低功率模式
• 谷底/零电压开关可以最大限度减小开关损耗
• 从低负载到高负载下，都提供极高的效率
• 符合最新节能标准和指令（能源之星、EuP）
• 出色的空载输入功率（对于TEA2017AAT/TEA2095T组合，功率低于75mW）
• 电平和计时器可独立配置
• 可以将多种保护独立设置为锁存、安全重启或在多次尝试重启后锁存
• 电源欠压保护(UVP)
• 过功率保护(OPP)
• 内部和外部过温保护(OTP)
• 容性模式调节(CMR)
• 精确过压保护(OVP)
• 过流保护(OCP)
• 浪涌电流保护(ICP)
• brownin/brownout保护禁用输入

• 台式电脑和一体机
• 游戏电源
• 液晶电视
• 笔记本适配器和通用适配器
• 打印机
• 服务器
• 5G电源
• 超高清LED电视
