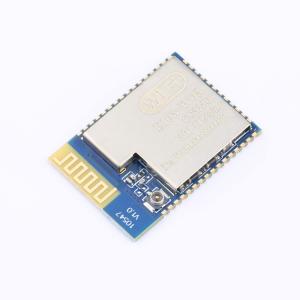

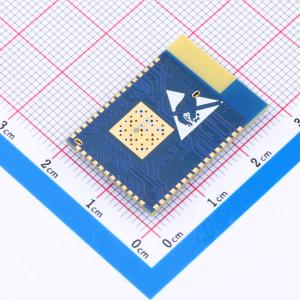

E103-W03
CC3220R串口转Wi-Fi透传2.4G模块低功耗支持ModBus/MQTT替CC3200 亿佰特
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款超低功耗串口转WiFi模块，采用SMD小体积封装和PCB天线，工作在2.4 ~ 2.484GHz频段。该模块可通过串口收发数据，降低了无线应用门槛。该模块集成透明传输功能，可即插即用，支持串口AT命令集，用户可通过串口使用网络接入功能。支持标准IEEE802.11b/g/n协议和完整的TCP/IP协议栈，支持STA/AP网络角色、多种网络工作模式、SmartConfig、串口透明传输、上电透明传输等功能，经过简单配置，可方便地实现网络接入功能，减少开发者工作量和项目开发时间。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E103-W03
- 商品编号
- C5189420
- 商品封装
- SMD,27x19mm
- 包装方式
- 编带
- 商品毛重
- 2.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | CC3220R | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线；IPX接口 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 18dBm | |
| 工作电压 | 2.3V~3.6V | |
| 接收电流 | 78mA | |
| 发送电流 | 260mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
E103-W03 是一款超低功耗串口转Wi-Fi 模块，贴片小体积封装，PCB天线，工作在2.4~2.484GHz 频段。模块可使用串口进行数据收发，降低了无线应用的门槛。 模块集成了透传功能，即拿即用，支持串口AT 指令集，用户通过串口即可使用网络访问的功能。 E103-W03 模块支持标准的IEEE802.11b/g/n 协议和完整的TCP/IP 协议栈，支持STA/AP 网络角色、支持多种网络工作模式，支持SmartConfig、串口透传、开机透传等功能，简单配置后便可以非常便利的实现网络访问功能，最大限度减少开发者的工作和项目开发时间。
商品特性
- 支持IEEE802.11b/g/n 标准
- 支持AP、STA、WIFI Direct 3 种工作模式
- 支持WEP/WPA/WPA2 多种WIFI 安全认证方式
- 支持TCP/UDP/HTTP/MQTT 多种网络通信协议
- 支持TSL/SSL 安全传输方式
- 最大支持4 路Socket 连接
- AP 接入点支持4 路STA 设备连接
- 支持mDNS、DNS-SD、DHCP 网络服务包
- 支持WEB 网页参数配置
- 支持NTP 网络时间获取（可上网的前提下）
- 支持断线自动重连
- 支持高速发送，最高支持串口3M 波特率发送
- 支持多种功耗模式切换
- 支持WIFI 空闲连接（LDPS）
- 支持MQTT 网络协议（阿里云、百度云、OneNet）
- 支持WebSocket 连接
- 支持HTTP Client
- 支持TCP SERVER、TCP CLIENT、UDP 通信方式
- 支持自定义注册包、自定义心跳包功能
- 支持套接字分发协议
- AT 指令配置
- 支持远程指令配置
- 支持Smartconfig 快捷配网
- 支持透传多路协议传输和广播传输
- 支持引脚恢复默认参数
- 支持modbus 协议转换（RTU 和TCP）
- 支持静态IPv4 地址分配
- 支持扫描附近AP 信息
应用领域
- 穿戴设备
- 家庭自动化
- 家庭安防
- 个人保健
- 智能家电
- 配饰与遥控器
- 汽车
- 照明
- 工业互联网
