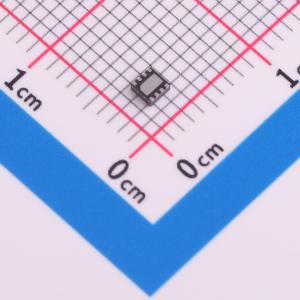

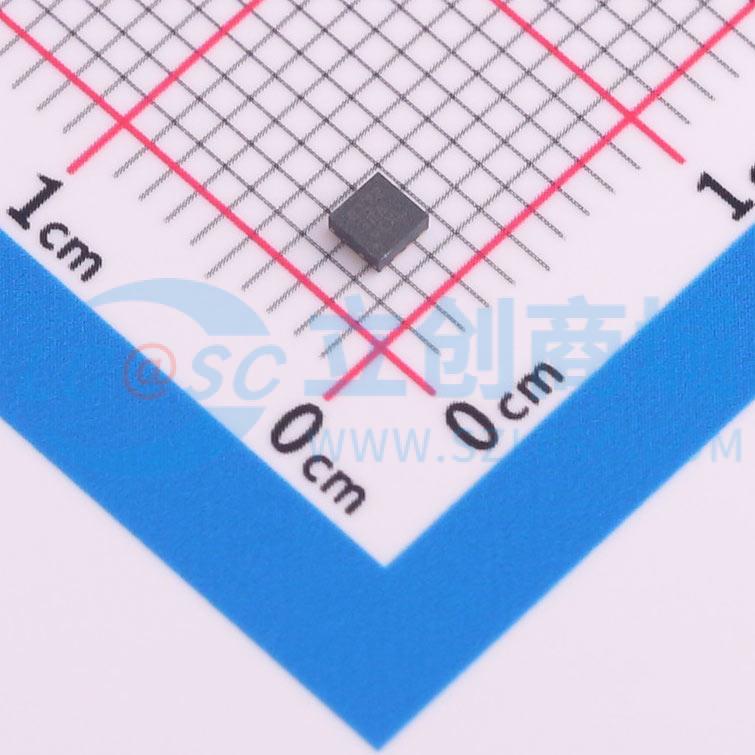

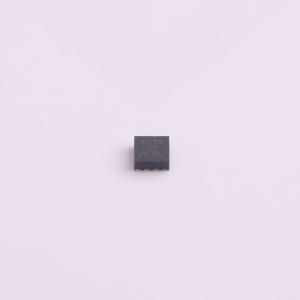

BQ25172DSGR

BQ25172: 800-MA 线性电池充电器用于1至6节NiMH电池

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25172 采用 QFN 封装的 0.8A、1 至 6 节镍氢电池独立线性充电器
品牌名称: TI(德州仪器)
商品型号: BQ25172DSGR
商品编号: C5189434
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

BQ25172是一款集成式800 mA线性充电器，适用于1至6节镍氢（NiMH）电池，主要面向工业和医疗应用。该器件具有一个为电池充电的单电源输出。只要系统平均负载不会导致电池在安全定时器时长内无法完全充满电，系统负载就可以与电池并联。当系统负载与电池并联时，充电电流会在系统和电池之间分配。该器件仅以恒流模式为镍氢电池充电，并在可编程定时器超时或电池电压超过VOUT_OVP阈值时终止充电周期。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值TREG，则会降低充电电流。充电器功率级和充电电流检测功能完全集成。充电功能具备高精度电流、充电状态显示和基于定时器的充电终止功能。串联电池节数、充电电流和充电定时器均可通过外部电阻进行编程。间歇充电功能允许镍氢电池在电压降至再充电阈值以下时，自动在缩短的定时器时长内进行再充电。

商品特性

输入电压最高耐受30 V
具备自动睡眠模式，实现低功耗
电池漏电流为350 nA
充电禁用时，输入漏电流为85 μA
支持1至6节镍氢电池的间歇充电
可通过外部电阻进行编程操作
- 通过VSET设置镍氢电池串联节数，范围为1节至6节
- 通过ISET设置充电电流，范围为10 mA至800 mA
- 通过TMR设置充电安全定时器时长，范围为4小时至22小时
高精度
- 充电电压精度为±0.5%
- 充电电流精度为±10%
充电特性
- 具备NTC热敏电阻输入，用于监控电池温度
- 低温和高温时禁止充电
- 低温时降低VOUT_OVP
- 设有TS引脚，用于控制充电功能
- 具备开漏输出，用于状态和故障指示
集成故障保护功能
- 18 V输入过压保护
- 基于VSET的输出过压保护
- 1000 mA过流保护
- 125°C热调节；150°C热关断保护
- 输出短路保护
- VSET、ISET、TMR引脚短路/开路保护

应用领域

车队管理、资产跟踪
气体探测器
电子销售点（ePOS）
美容护理设备
电动牙刷
脉搏血氧仪
血糖监测仪
红外温度计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~18V
	最大充电电流	800mA
	电池类型	镍氢电池

	属性	参数值
	电池节数	1~6
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	350nA
