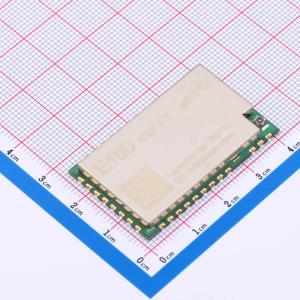

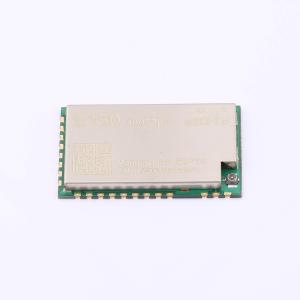

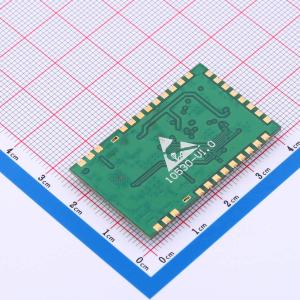

E150-400T30S

亿佰特LoRa无线控制采集串口模块内置PA+LNA支持Modbus RTU 4路输入输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 无线串口模块（UART）基于LoRa RF芯片，工作在410.125-493.125MHz频率范围（默认433.125MHz），采用LoRa扩频技术。模块集成了(开关输入)DI、(开关输出)DO、(数模转换器)ADC、(模数转换器)DAC、(脉宽调制)PWM和(远程无线电)LoRa等功能。用户可以通过串口或远程LoRa联网设备发送Modbus RTU命令来控制它，还支持低功耗模式。模块支持LoRa直接序列扩频技术，具有通信距离长、抗干扰能力强和保密性极强的优点；工业级无源晶体振荡器确保其稳定性和一致性。
品牌名称: EBYTE(亿佰特)
商品型号: E150-400T30S
商品编号: C5189421
商品封装: SMD,40.5x25mm
包装方式: 编带
商品毛重: 7.5克(g)

商品参数

商品概述

E150-400T30S是一款基于LoRa射频芯片的无线串口模块（UART），工作在410.125~493.125MHz频段（默认433.125MHz），采用了LoRa扩频技术。模块集成了(开关量输入)DI、(开关量输出)DO、(数模转换器)ADC、(模数转换器)DAC、(脉冲宽度调制)PWM和(远程无线电)LoRa等功能，用户可通过串口或者远程LoRa组网设备发送Modbus RTU指令进行控制，同时也支持低功耗模式。模块支持LoRa直序扩频技术功能，具有更远的通讯距离，抗干扰能力强的优势，同时有极强的保密性。模块出厂默认空中速率为2.4kbps，发射功率为30dBm，内部集成了PA功率放大器与LNA低噪声放大器，从而提高通信稳定性，延长通信距离；采用工业级无源晶振，保证其稳定性、一致性。

商品特性

支持先进的LoRa调制方式，具有远距离抗干扰的优点
内置PA+LNA，理想条件下通信距离可达10km，传输距离优于传统GFSK等
支持空中唤醒（超低功耗），适用于电池应用方案
最大发射功率1W，软件多级可调
支持全球免许可ISM 433MHz频段，频率范围：410.125~493.125MHz，信道间隔1MHz
支持2.4k~62.5kbps的数据传输速率
支持3.3~5.2V供电，大于5V供电均可保证最佳性能
支持标准Modbus RTU协议
支持各类组态软件/PLC/触摸屏
4路开关输入DI
4路开关输出DO（DO1、DO2开漏输出，DO3、DO4推挽输出）
5路12位ADC通道采集（2路电压采集、1路电源电压采集和2路电流采集）
2路8位DAC输出，只支持浮点型电压值输出
2路PWM输出，频率范围25Hz~65535Hz，多级占空比可调
支持1~247个Modbus地址设置，0为公共地址
支持将非本机Modbus地址发送给其他组网LoRa设备
支持将非Modbus指令透传
UART转RS485控制脚（需外接转换芯片）
支持1200、2400、4800、9600、19200、38400、57600、115200等波特率
支持低功耗模式
支持E22系列模块的直接访问
采用工业级晶振，工业级标准设计，支持-40~+85°C下长时间使用
IPEX接口，可外置天线

应用领域

工业PLC Modbus RTU的应用
智能家居以及工业传感器等
无线报警安全系统
楼宇自动化解决方案
无线工业级遥控器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	发射功率	30dBm
	接口类型	UART；RS485
	调制方式	LoRa
	工作电压	3.3V~5.5V

	属性	参数值
	天线形式	IPEX接口
	接收电流	13mA
	发送电流	900mA
	接收灵敏度	-148dBm
	通讯距离	10km
