温馨提醒：图片仅供参考，商品以实物为准

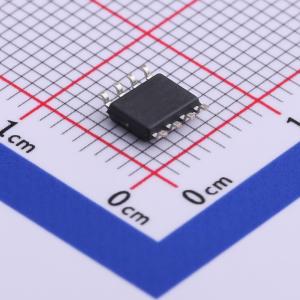

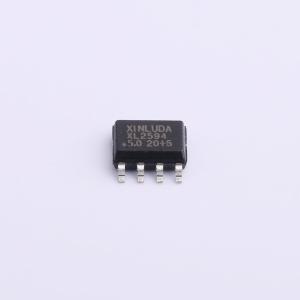

XL2594-5.0
开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功能类型：降压型 SIMPLE SWITCHER? 4.5V 至 40V、500mA 低组件数降压稳压器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2594-5.0
- 商品编号
- C561277
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 否 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 85uA | |
| 输出类型 | 固定 |
商品概述
XL2594xx 系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动 0.5 A 负载，且具备出色的线性和负载调节能力。这些器件提供 3.3 V、5 V、12 V 固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，具备内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。 多家不同制造商提供一系列标准电感（包括通孔和表面贴装类型），这些电感针对与 XL2594xx 系列配合使用进行了优化。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在所有输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差；具备外部关断功能，典型待机电流为 85 μA。自保护特性包括为输出开关提供两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。
商品特性
- 3.3 V、5 V、12 V 及可调输出版本
- 保证 0.5 A 输出电流
- 输入电压范围高达 40 V
- 仅需四个外部元件
- 150 kHz 固定频率内部振荡器
- TTL 关断能力
- 低功耗待机模式，典型静态电流 IQ 为 85 μA
- 高效率
- 使用现成的标准电感
- 热关断和限流保护
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器
