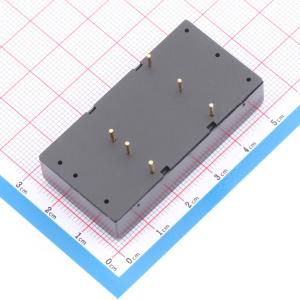

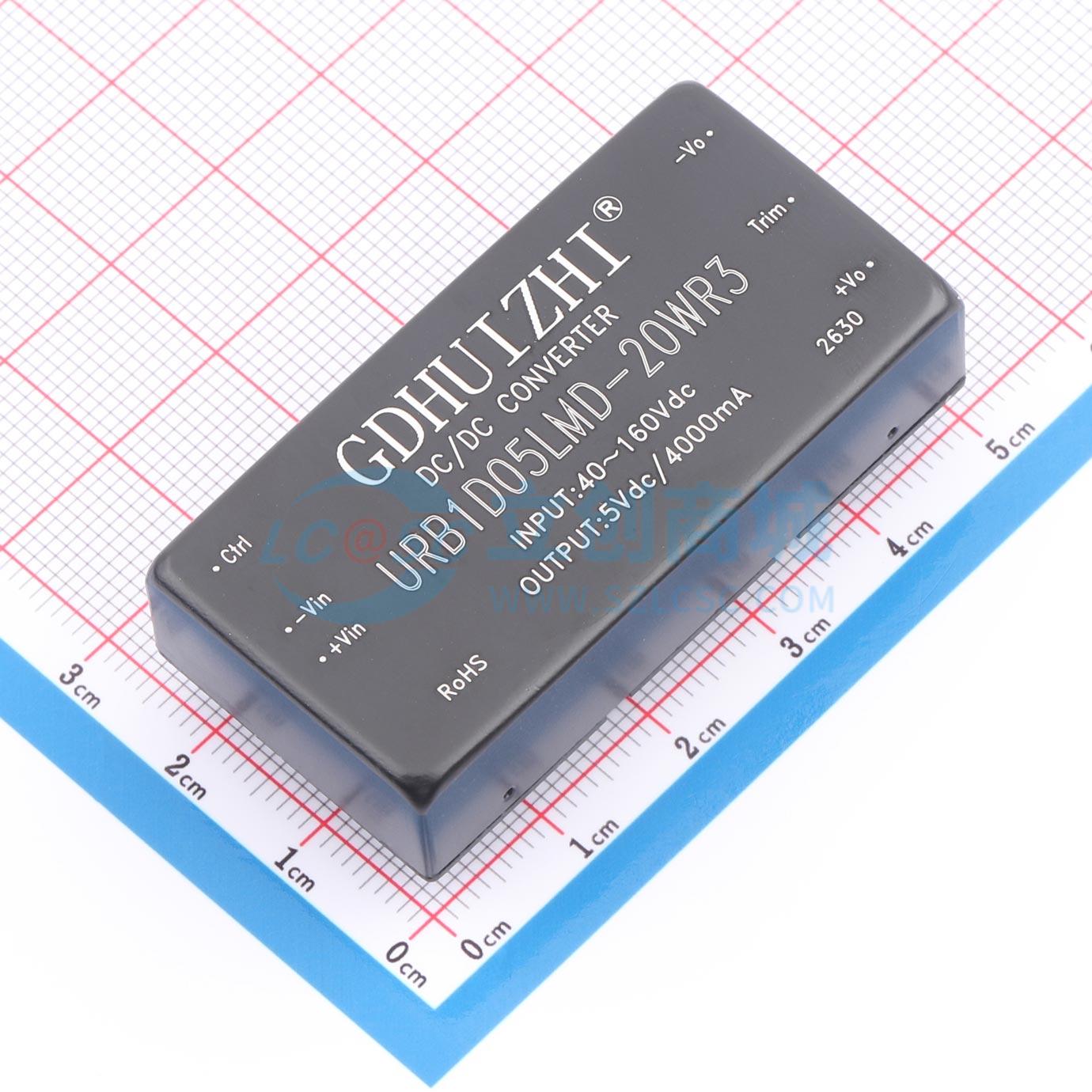

URB1D05LMD-20WR3

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 20W,DC-DC隔离电源模块,输入范围：40VDC~160VDC,输出5V/4000mA,隔离电压1500VDC；4:1宽电压输入范围,效率高，工作温度-40℃~+85℃,具有输出过压、过流、过流保护机制;输出纹波低；低待机功耗: 0.036W (典型值)快速启动: 1mS (典型值)，金属外壳；PCB板直插安装;裸机满足CISPR32/EN55032CLASSA,应用于医疗、工控、电力、仪器仪表、通信、铁路等领域；
品牌名称: GDHUIZHI(汇智)
商品型号: URB1D05LMD-20WR3
商品编号: C55020109
商品封装: 插件,50.8x25.4mm
包装方式: 管装
商品毛重: 29.875克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	20W
	工作电压(Vin)	40V~160V
	转换效率	83%
	输出电压(Vout)	5V
	输出电流(最大值)	4A
	最大容性负载	10000uF
	隔离电压(Vrms)	1.5kV

商品概述

20W，超宽电压输入，隔离稳压单路/双路，DIP封装，DC-DC电源模块。该系列产品输出功率为20W，4:1宽电压输入范围，效率高达91%，2250VDC的常规隔离电压，允许工作温度 -40°C to +85°C，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASS A。

商品特性

超宽范围输入(4:1)，输出20W
转换效率91% (Typ)
隔离电压2250Vdc
超快速启动:1ms(典型值)
工作温度范围： -40°C ~ +85°C
输入欠压保护，输出短路，过流，过压保护
金属外壳，输出纹波低
国际标准引脚，PCB板直插安装

应用领域

医疗
工控
电力
仪器仪表
通信
铁路等领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	功能特性	过流保护；短路保护；欠压保护；过压保护
	工作温度	-40℃~+85℃
	开关频率	250kHz
	静态电流	10mA
	纹波噪声	100mVp-p
	长度	50.8mm
	宽度	25.4mm
	高度	11.8mm
