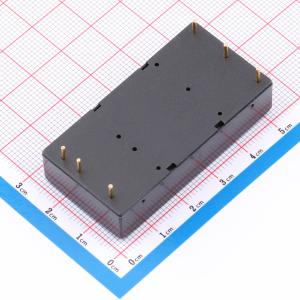

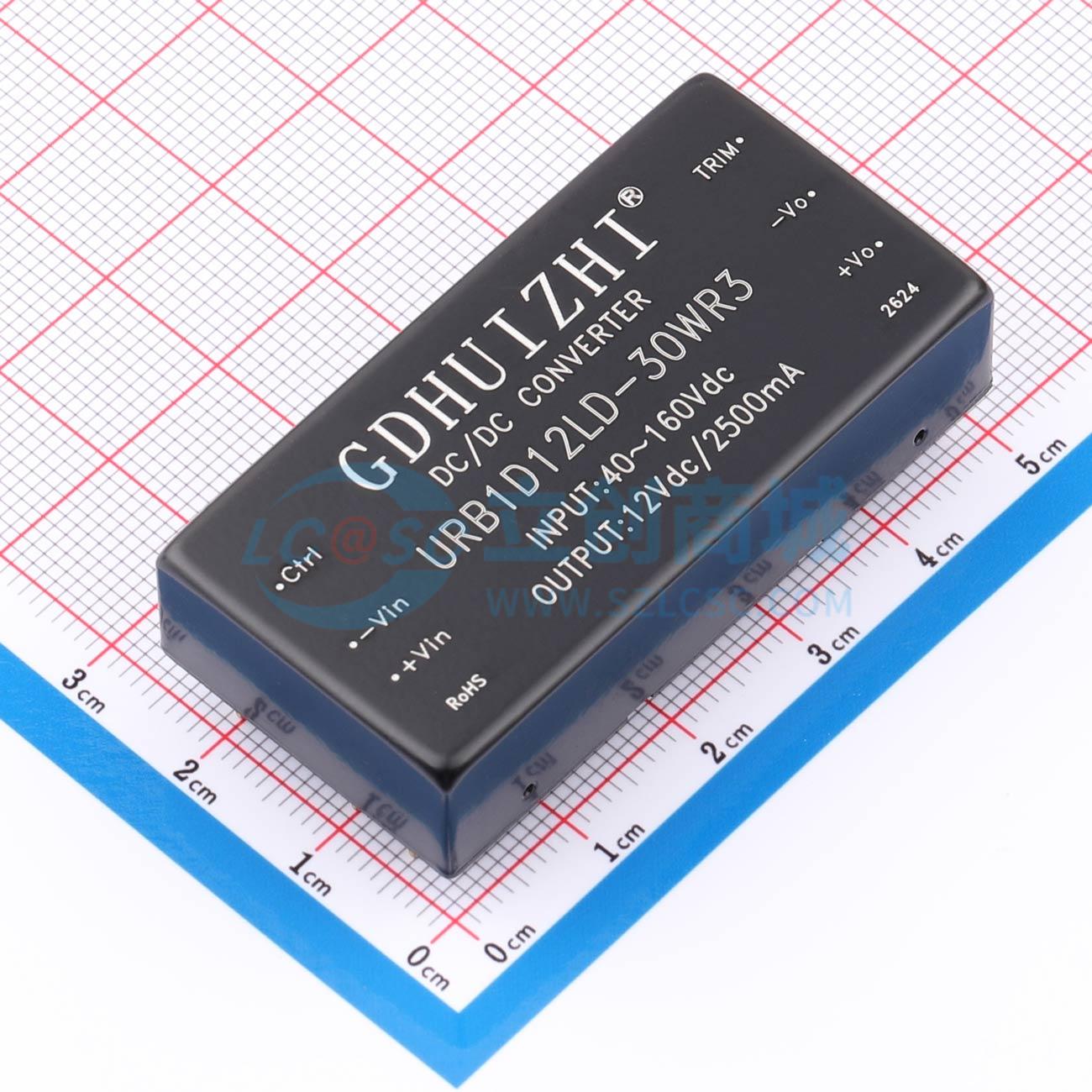

温馨提醒：图片仅供参考，商品以实物为准
URB1D12LD-30WR3
URB1D12LD-30WR3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30W,DC-DC隔离电源模块,输入范围：40VDC~160VDC,输出12V/2500mA,隔离电压1500VDC；4:1宽电压输入范围,效率高，工作温度-40℃~+85℃,具有输出过压、过流、 过流保护机制;输出纹波低；低待机功耗: 0.036W (典型值)快速启动: 1mS (典型值)，金属外壳；PCB板直插安装;裸机满足CISPR32/EN55032CLASSA,应用于医疗、工控、电力、仪器仪表、通信、铁路等领域；
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- URB1D12LD-30WR3
- 商品编号
- C55020119
- 商品封装
- 插件,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 28.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 30W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 2.5A | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护；短路保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | 5mA | |
| 纹波噪声 | 80mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品概述
30W，超宽电压输入，隔离稳压单路/双路，DIP封装，DC-DC电源模块。该系列产品输出功率为20W，4:1宽电压输入范围，效率高达91%，2250VDC的常规隔离电压，允许工作温度 -40°C to +85°C，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASS A。
商品特性
- 超宽范围输入(4:1），输出30W
- 转换效率91% (Typ)
- 隔离电压1500Vdc
- 超低待机功耗：0.036W(典型值)
- 超快速启动：1mS (典型值)
- 工作温度范围： -40°C-+85°C
- 输入欠压，输出短路，过流，过压保护
- 金属外壳，输出纹波低
- 国际标准引脚，PCB板直插安装
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
- 铁路等领域
