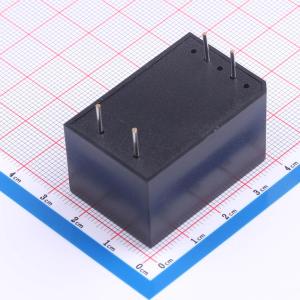

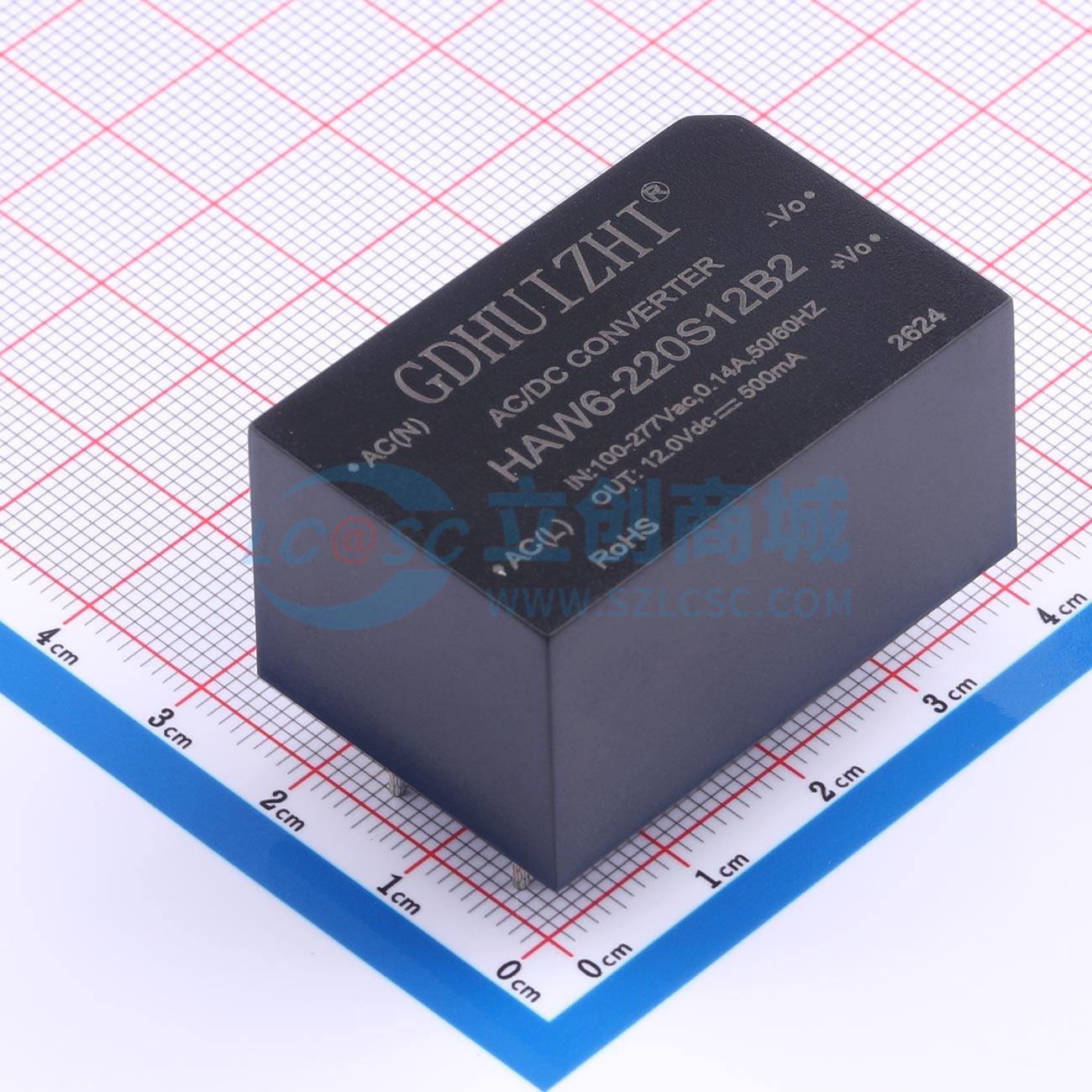

HAW6-220S12B2
HAW6-220S12B2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6W,AC-DC隔离电源模块,输入范围：85VAC~305VAC,输出12V/500mA,隔离电压3750VAC,小体积、高效率的、输出纹波低的交直流隔离电源模块；PCB板直插安装;全球输入电压范围、低温升、低功耗、高效率、高可靠性、高安全隔离等优点。应用于智能家居、自动化控制、通信设备、仪器仪表等行业。
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- HAW6-220S12B2
- 商品编号
- C55020128
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 35.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 120V~432V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 500mA | |
| 输出功率 | 6W | |
| 静态功耗 | 0.1W | |
| 转换效率 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 80mVp-p | |
| 最大容性负载 | 680uF | |
| 功能特性 | 过载保护；输出短路 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 22mm | |
| 开关频率 | 65kHz | |
| 工作温度 | -25℃~+75℃ |
商品概述
6W，具有输入电压范围、交直流两用、低纹波，低温升、低功耗、高效率、高可靠性、高安全隔离、EMC性能好等优点。EMC及安全规格满足EN55032、IEC/EN61000的标准。
商品特性
- 宽范围输入：85-305VAC/120-432VDC
- 空载功率： 0.1W(典型)
- 转换效率：（典型82%）
- 开关频率： 65KHz
- 保护种类：输出短路、过流、过载保护
- 隔离电压：4000Vac
- 外壳：塑料外壳，符合 UL94V-0 级
- 安装方式：PCB 板上直插式安装
- 标准：符合 CE 和 RoHS 要求
应用领域
- 智能家居
- 自动化控制
- 通信设备
- 仪器仪表等行业。
