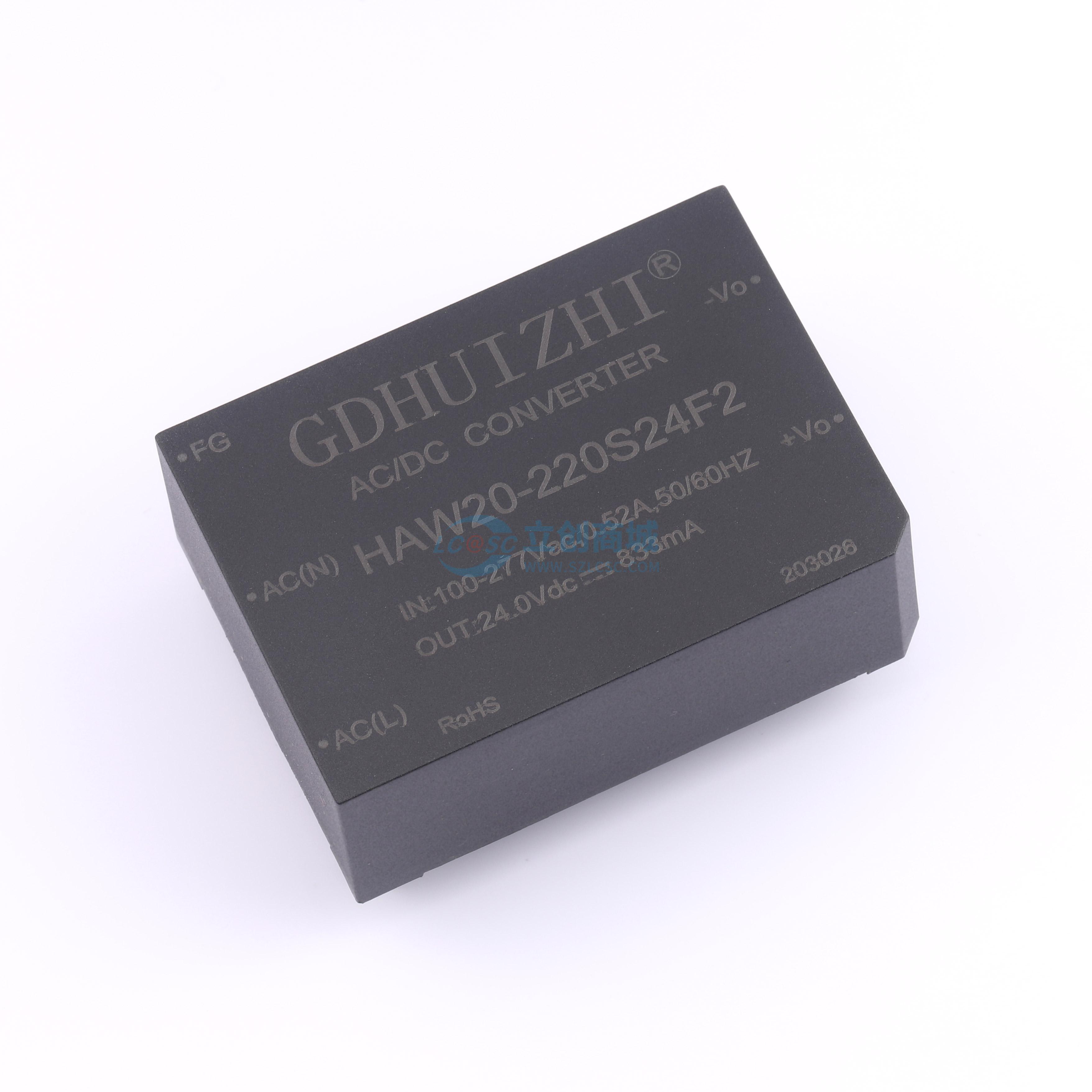

温馨提醒：图片仅供参考，商品以实物为准
HAW20-220S24F2
HAW20-220S24F2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GDHUIZHI(汇智)
- 商品型号
- HAW20-220S24F2
- 商品编号
- C55020144
- 商品封装
- 插件,62x45mm
- 包装方式
- 盒装
- 商品毛重
- 108.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~432V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 833mA | |
| 输出功率 | 20W | |
| 静态功耗 | 0.1W | |
| 转换效率 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 80mVp-p | |
| 最大容性负载 | 470uF | |
| 功能特性 | 过载保护；输出短路 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 62mm | |
| 宽度 | 45mm | |
| 高度 | 22.5mm | |
| 开关频率 | 65kHz | |
| 工作温度 | -25℃~+75℃ |
商品概述
20W，具有输入电压范围、交直流两用、低纹波，低温升、低功耗、高效率、高可靠性、高安全隔离、EMC性能好等优点。
商品特性
- 宽范围输入：85-305VAC/100-432VDC
- 空载功率： 0.1W(典型)
- 转换效率：（典型 90%）
- 开关频率： 65KHz
- 保护种类：输出短路、过载保护
- 隔离电压：4000Vac
- 外壳：塑料外壳，符合 UL94V-0 级
- 安装方式：PCB 板上直插式安装
- 标准：符合 CE 和 RoHS 要求
应用领域
- 智能家居
- 自动化控制
- 通信设备
- 仪器仪表等行业。
