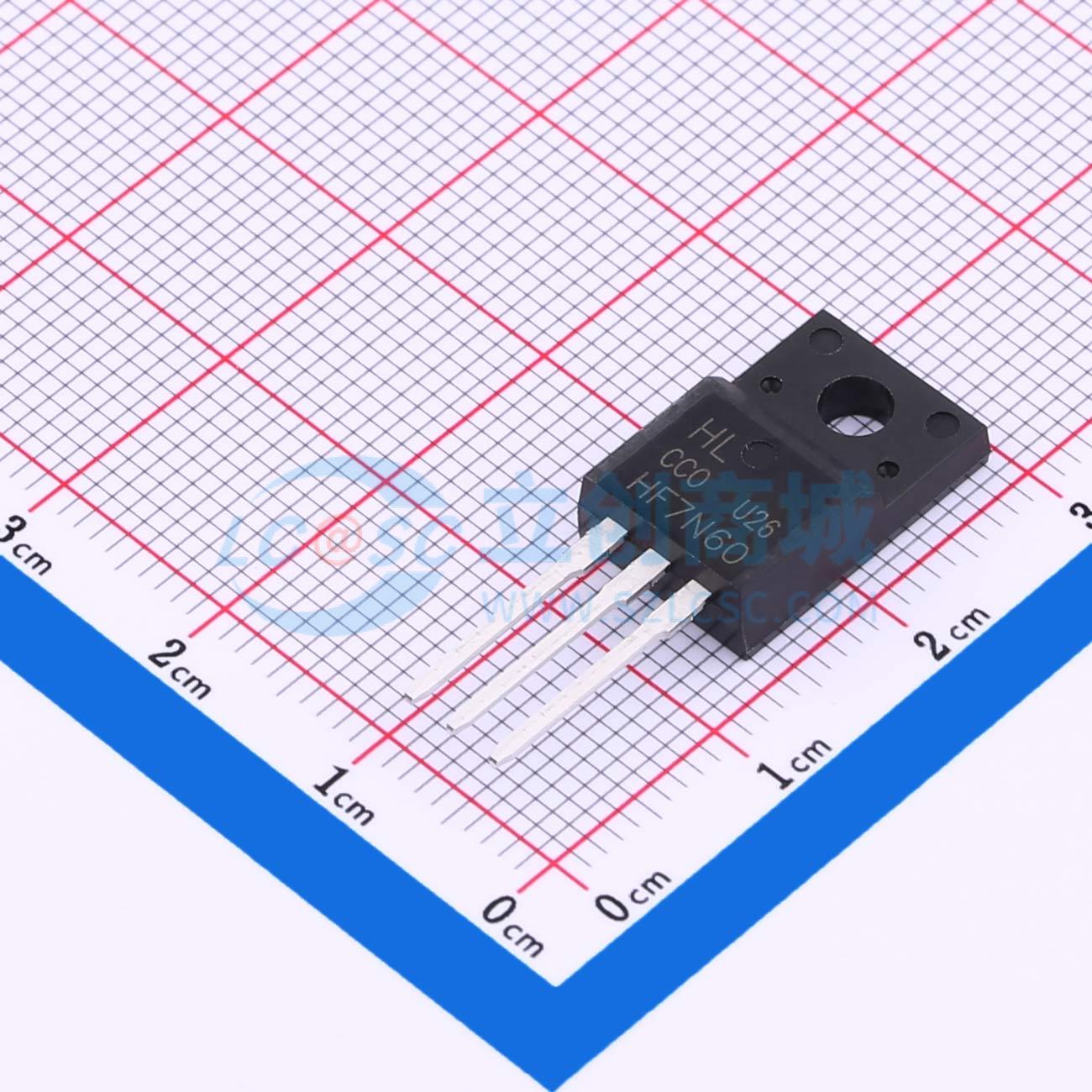

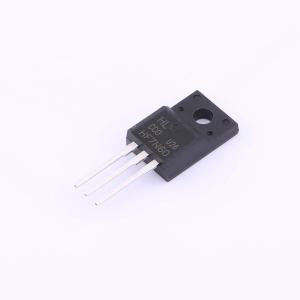

温馨提醒：图片仅供参考，商品以实物为准
HF7N60
1个N沟道 耐压:600V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- HL(豪林)
- 商品型号
- HF7N60
- 商品编号
- C5187612
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)@Vgs,Id) | 960mΩ@10V,3.5A | |
| 功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 4.5V@250uA | |
| 栅极电荷(Qg@Vgs) | 40nC@480V | |
| 输入电容(Ciss@Vds) | 1.62nF@25V | |
| 反向传输电容(Crss@Vds) | 22.5pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
HD40N03采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至5V的栅极电压下工作。该器件适用于多种应用。
商品特性
- 创新设计
- 卓越的雪崩耐受技术
- 坚固的栅极氧化层技术
- 极低的固有电容
- 出色的开关特性
- 无与伦比的栅极电荷:30 nC(典型值)
- 扩展的安全工作区
- 更低的RDS(ON):0.96 Ω(典型值)@VGS = 10V
- 100%雪崩测试
应用领域
- PWM应用
- 负载开关
- 电源管理
