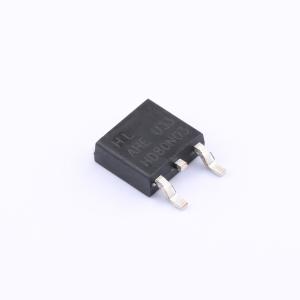

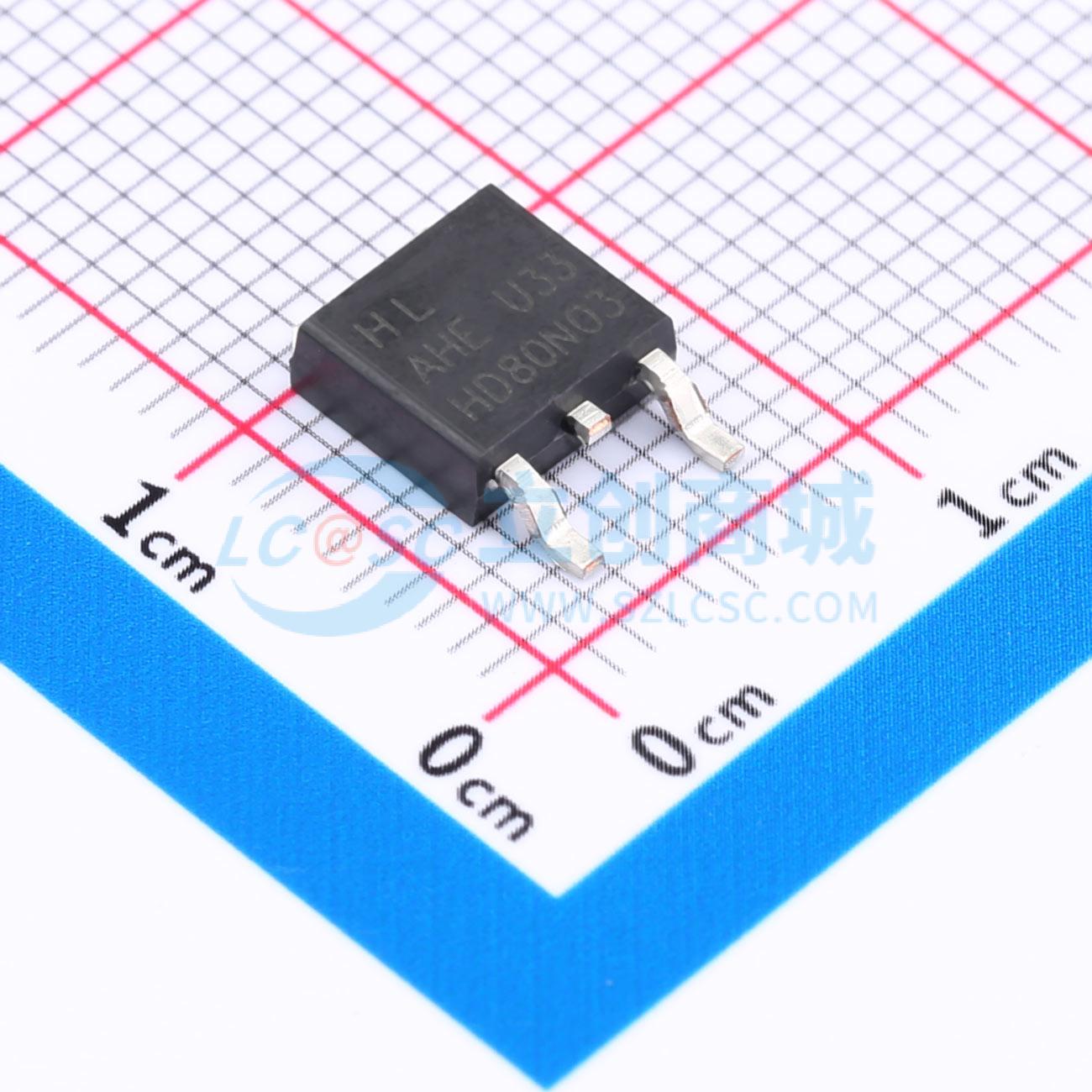

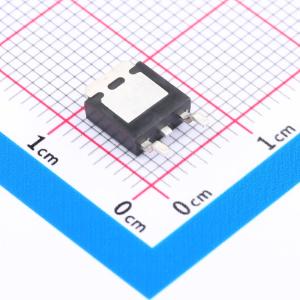

HD80N03
HD80N03
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- HL(豪林)
- 商品型号
- HD80N03
- 商品编号
- C5187569
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)@Vgs,Id) | 8.5mΩ@5V,15A | |
| 功率 | 65W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 1V@250uA | |
| 栅极电荷(Qg@Vgs) | 47nC@10V | |
| 输入电容(Ciss@Vds) | 2.2nF | |
| 反向传输电容(Crss@Vds) | 195pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- VDS = 30 V,ID = 70 A
- 当VGS = 10V时,RDS(ON) < 6.5 mΩ
- 当VGS = 5V时,RDS(ON) < 8.5 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
-PWM应用-负载开关-电源管理
