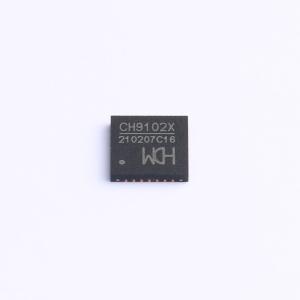

CH9102X
USB转串口芯片CH9102
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH9102是一个USB总线的转接芯片，实现USB转异步串口。提供了常用的MODEM联络信号。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9102X
- 商品编号
- C5187522
- 商品封装
- QFN-28(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 4Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 静态电流 | 90uA | |
| 功能特性 | 可编程波特率；唤醒功能；内置时钟发生器；硬件流控支持；低功耗模式；上电复位 |
商品概述
CH9102是一款USB总线转接芯片，实现USB转异步串口功能。它提供常用的MODEM联络信号，可用于为计算机扩展异步串口，或将普通串口设备或MCU直接升级至USB总线。
商品特性
- 全速USB设备接口，兼容USB V2.0
- 内置固件，仿真标准串口，用于升级原有串口外围设备或通过USB增加额外串口
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
- 支持免安装的操作系统内置CDC类驱动程序或高速率VCP厂商驱动程序
- 硬件全双工串口，内置独立收发缓冲区，支持通讯波特率50bps~4Mbps
- 串口支持5、6、7或8个数据位，支持奇校验、偶校验、空白、标志以及无校验
- 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS
- 支持CTS和RTS硬件自动流控
- 支持半双工，提供发送状态指示TNOW以支持RS485收发切换
- 通过外加电平转换器件，支持RS232接口
- USB端支持5V和3.3V电源电压
- CH9102F型号串口I/O独立供电，支持5V、3.3V、2.5V、1.8V电源电压，支持防倒灌
- CH9102X型号串口I/O支持3.3V信号，支持防倒灌
- 内置上电复位电路和时钟发生器，无需外部晶振
- CH9102F型号内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
- 芯片内置Unique ID（USB序列号）
- 提供QFN24和QFN28无铅封装，符合RoHS标准
