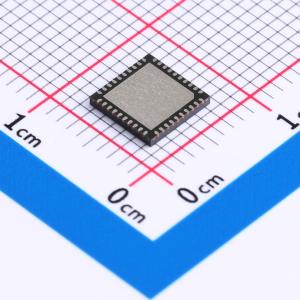

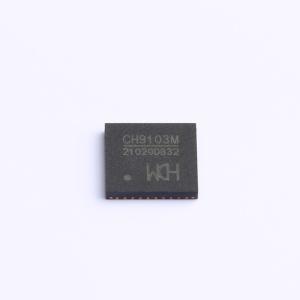

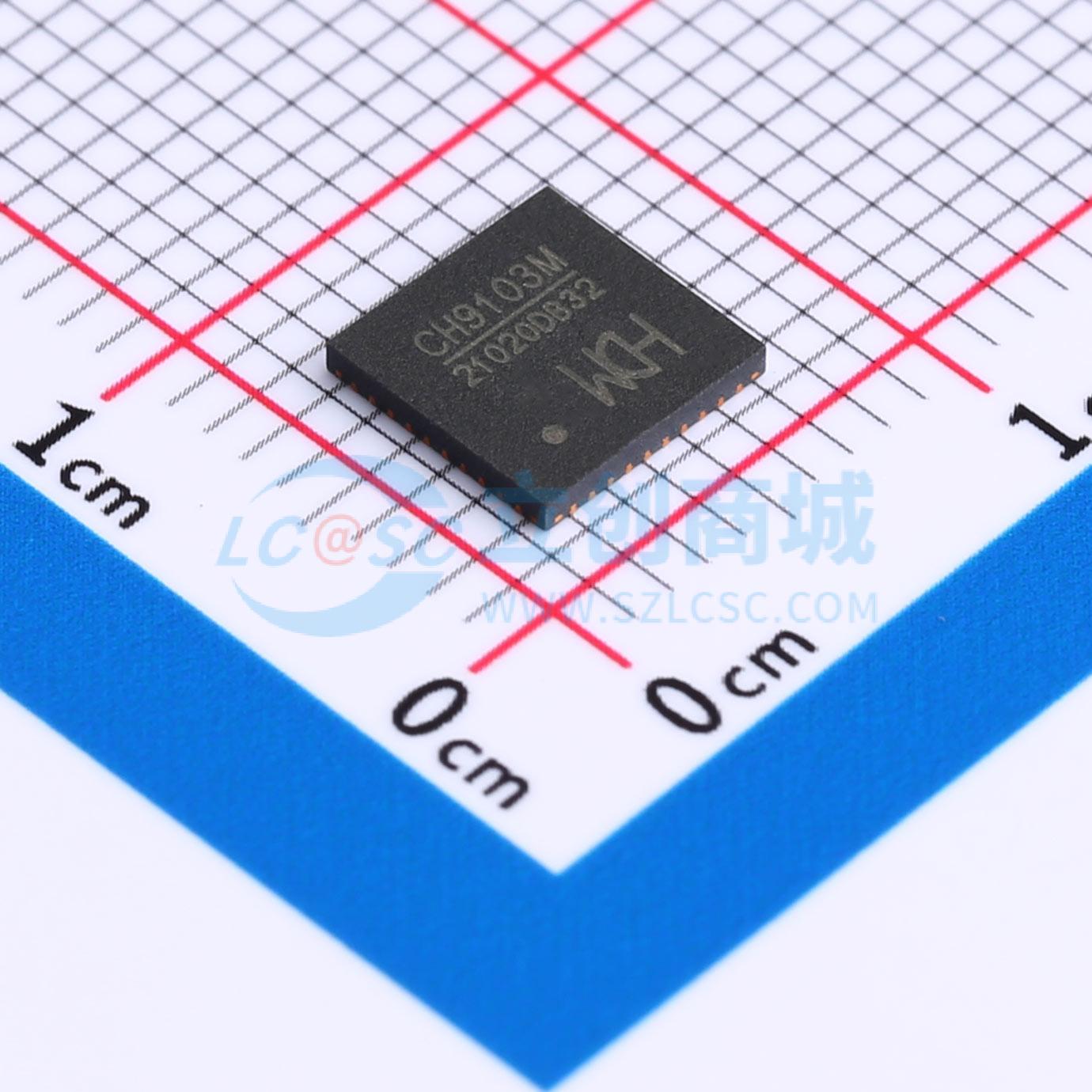

CH9103M
CH9103M
- 描述
- USB转双串口芯片，支持最高3M波特率
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9103M
- 商品编号
- C5187523
- 商品封装
- QFN-40(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 可编程波特率；唤醒功能；内置时钟发生器；硬件流控支持；低功耗模式；上电复位 |
商品概述
CH9103是一款USB总线转接芯片，实现USB转两个异步串口的功能。每个串口均支持高速全双工通信、奇偶校验，并提供部分MODEM控制信号，用于为计算机扩展异步串口，或将传统串口设备或MCU升级至USB总线。
商品特性
- 全速USB设备接口，兼容USB V2.0规范。
- 内置固件，仿真标准串口，用于升级原有串口外设或通过USB增加额外串口。
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
- 支持免安装的操作系统内置CDC类驱动程序或高速率的多功能VCP厂商驱动程序。
- 双硬件全双工串口，内置独立的收发缓冲区，支持50bps~3Mbps的通讯波特率。
- 串口支持5、6、7或8个数据位，支持奇校验、偶校验、空白校验、标志校验以及无校验。
- 支持常用的MODEM控制信号RTS、DTR、DCD、DSR、CTS。
- 支持CTS和RTS硬件自动流控。
- 支持半双工模式，提供发送状态指示TNOW以支持RS485收发切换。
- 通过外接电平转换器件，可支持RS232接口。
- USB端支持5V和3.3V电源电压。
- 串口I/O独立供电，支持5V、3.3V、2.5V、1.8V电源电压。
- 内置上电复位电路和时钟源，无需外部晶振。
- 内置EEPROM，可配置芯片VID、PID、最大电流值、厂商及产品信息字符串等参数。
- 芯片内置标识符。
- 提供符合RoHS标准的QFN40无铅封装。
应用领域
- 计算机串口扩展
- 串口设备升级
- 工业控制与自动化
- 嵌入式系统开发
- 通信模块接口转换
