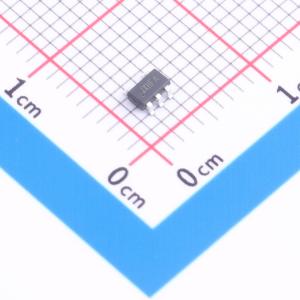

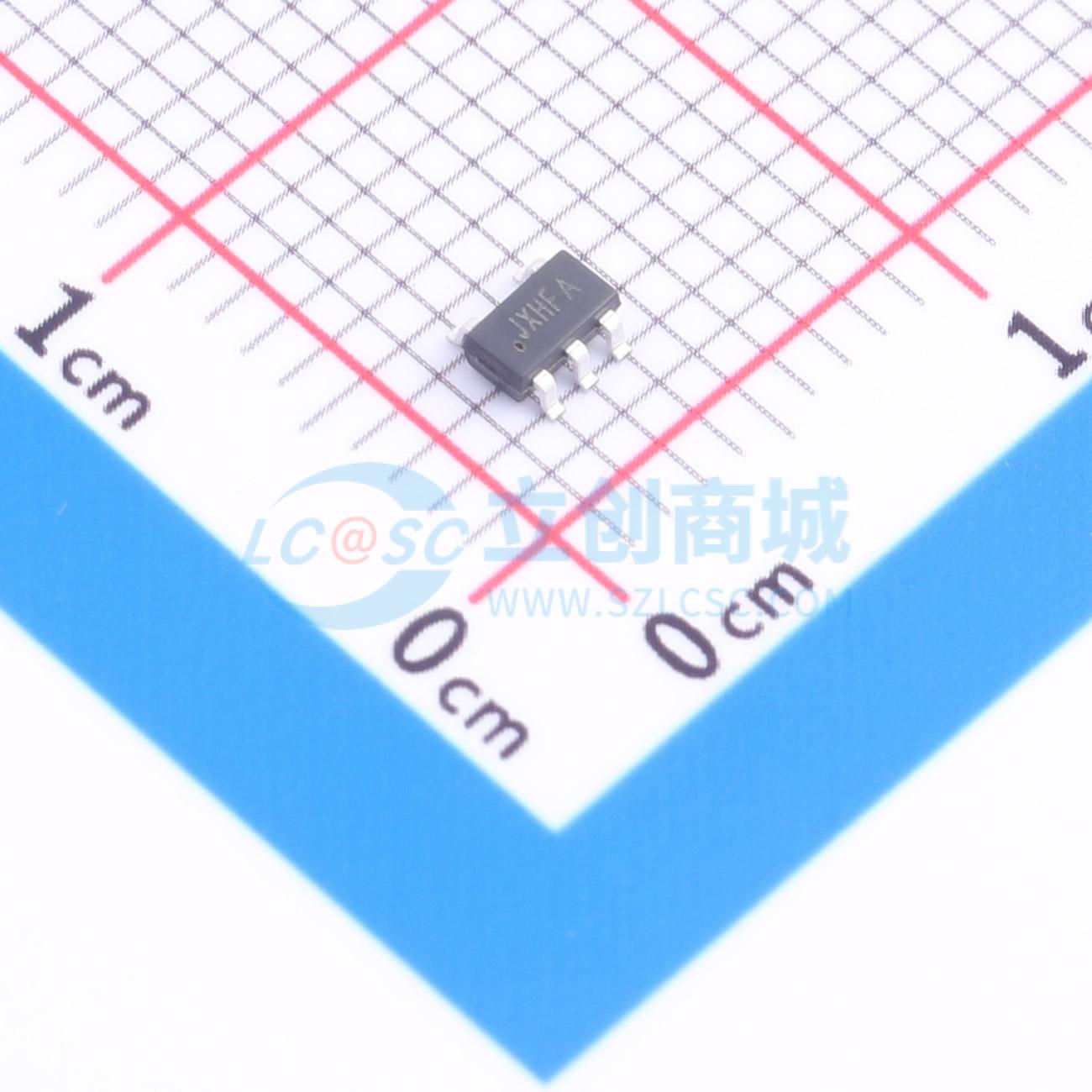

温馨提醒：图片仅供参考，商品以实物为准
SY8089AAC
高效同步降压DC-DC调节器，集成主开关和同步开关，低导通损耗，具备短路和过压保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8089AAC
- 商品编号
- C5187495
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；输出放电；保护锁死 |
商品概述
SY8089和SY8089A是高效、高频同步降压DC - DC调节IC，能够提供高达2A的输出电流。SY8089和SY8089A可在2.7V至5.5V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最小化传导损耗。 通过高于1MHz的开关频率，可实现低输出电压纹波以及较小的外部电感器和电容器尺寸。 SY8089集成了短路和过压锁断保护功能。 温度范围：-40°C至85°C
商品特性
- 内部开关（上/下）的低导通电阻RDS(ON)：110mΩ/80mΩ
- 2.7 - 5.5V输入电压范围
- 2A连续、3A峰值负载电流能力
- 1MHz开关频率可最小化外部组件
- 内部软启动可限制浪涌电流
- 可靠的短路保护：
- SY8089：锁断保护
- SY8089A：打嗝模式保护
- 可靠的过压保护：
- SY8089：锁断保护
- SY8089A：无锁断保护
- 100%降压操作
- 符合RoHS标准且无卤素
- 紧凑封装：SOT23 - 5
应用领域
- 液晶电视
- 机顶盒
- 网络PC
- 迷你笔记本电脑
- 接入点路由器
