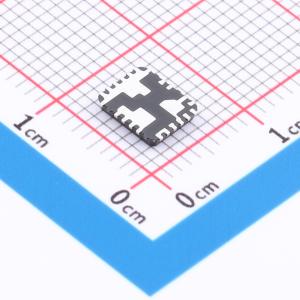

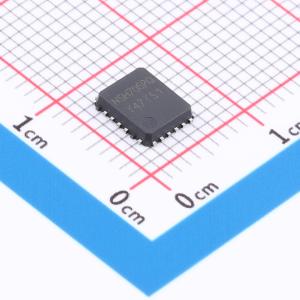

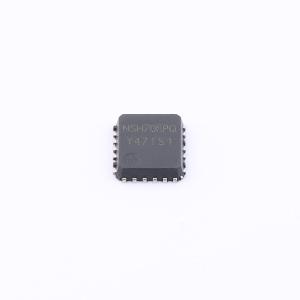

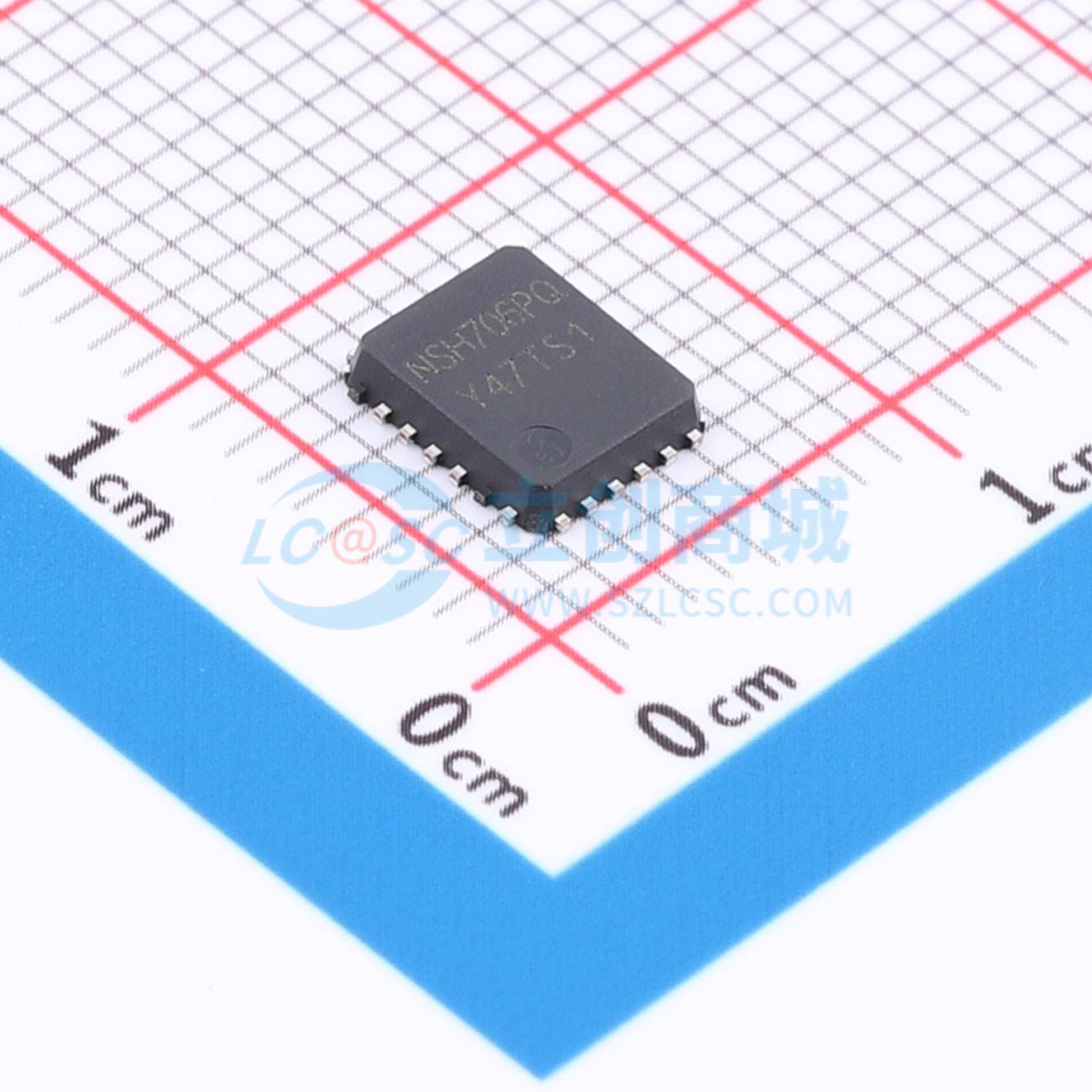

NSH706PQ
600V /7A 半桥IPM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSH706PQ是一款7A/600V 半桥 IPM，集成驱动自举，具备多重保护与温度检测，5×6mm 封装，适配各类无刷电机驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSH706PQ
- 商品编号
- C55014360
- 商品封装
- PQFN-26(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 半桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 21.7W | |
| 静态电流(Iq) | 300uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 5mm | |
| 宽度 | 6mm |
