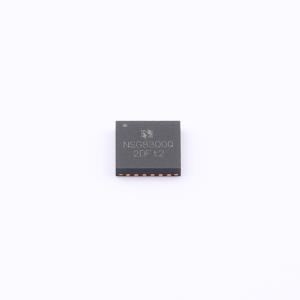

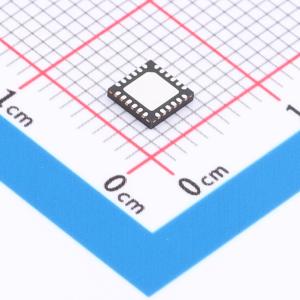

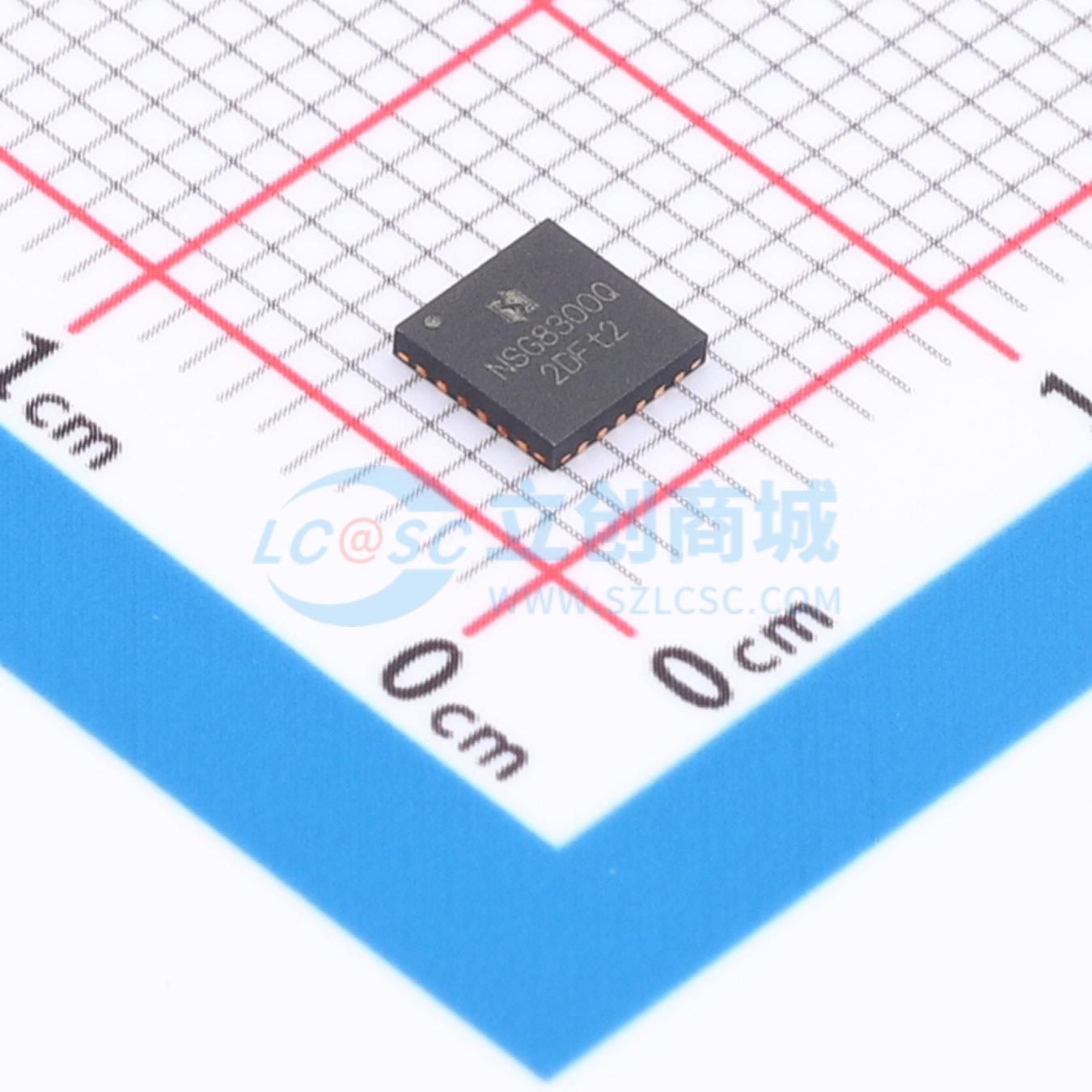

NSG8300Q
100V 三相 BLDC 栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG8300Q为100V三相BLDC栅极驱动芯片，驱动N沟道MOSFET，0.8A/1.5A拉灌电流，集成自举二极管与多重欠压保护，延时匹配性优，适配电动车、无人机等多场景BLDC电机驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG8300Q
- 商品编号
- C55014364
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 24ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 300uA |
