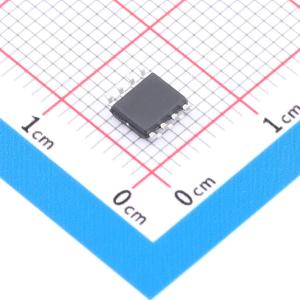

温馨提醒：图片仅供参考，商品以实物为准
XJNG21867
700V 大电流 高、低侧 MOSFET/IGBT 驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XJNG21867 为 700V 高压驱动芯片，4.5A/5A 大电流拉灌驱动，高抗干扰，集成欠压保护，延时精准，SOP8 封装，适配电机、逆变器等高压场景。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- XJNG21867
- 商品编号
- C55014678
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 6.8V~20V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 100uA |
