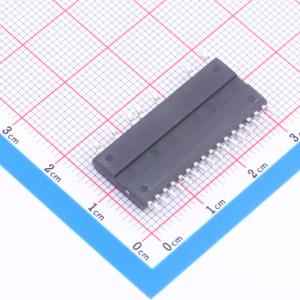

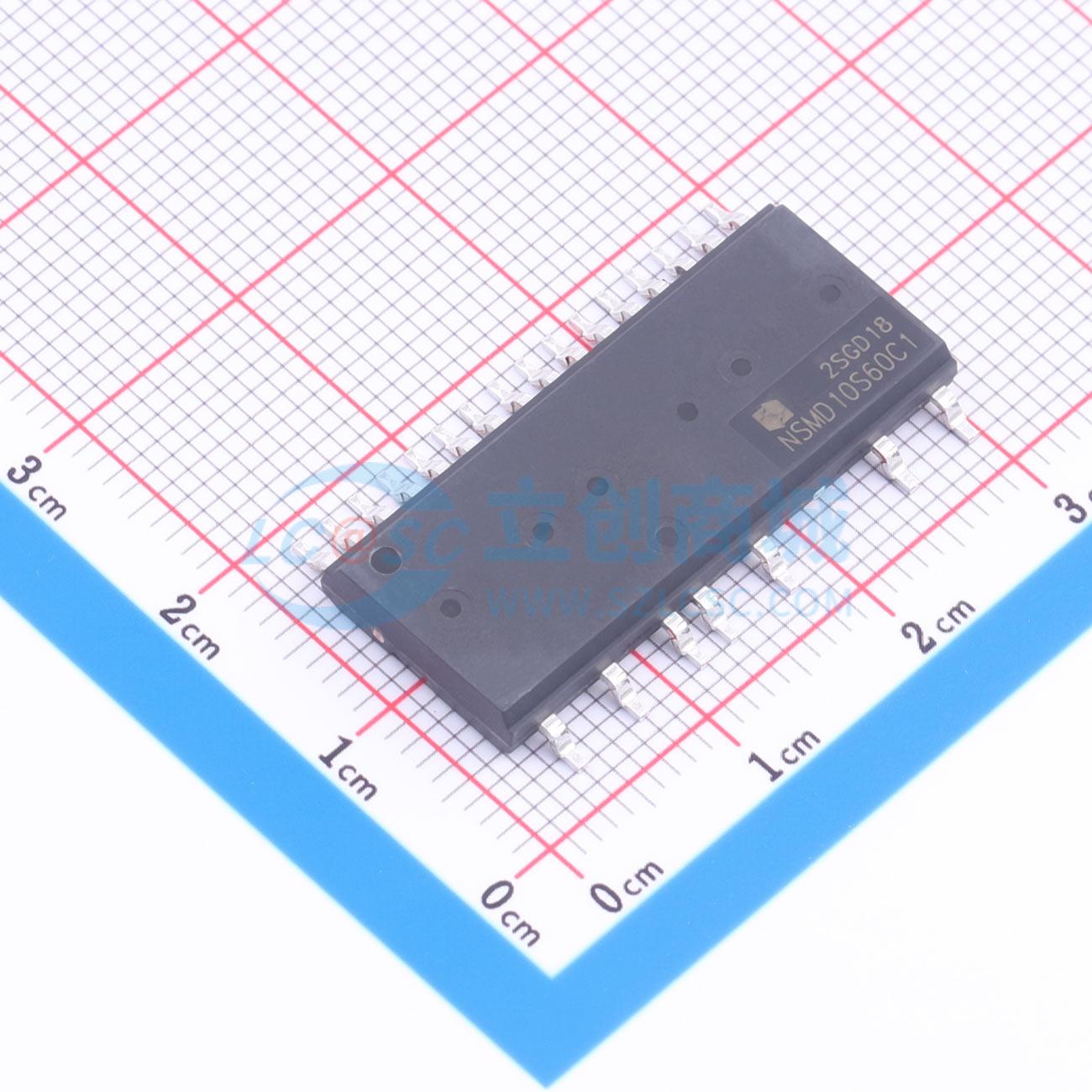

温馨提醒：图片仅供参考，商品以实物为准
NSMD10S60C1
600V /10A 三相全桥碳化硅IPM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSMD10B60C1为碳化硅材质三相全桥IPM，600V/10A规格，内置6个SiC MOS管，Typ.Rds,on仅0.417Ω@25℃，低导通损耗，集成高压栅驱+多重保护，适配家电各类风机、压缩机驱动。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSMD10S60C1
- 商品编号
- C55014362
- 商品封装
- SOP-23
- 包装方式
- 编带
- 商品毛重
- 3.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 全桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10A | |
| 工作电压 | 12V~18.5V | |
| 高侧偏置电压(Vbs) | 12V~18.5V | |
| 开关频率 | 15kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14.5W | |
| 静态电流(Iq) | 80uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 29mm | |
| 宽度 | 12mm | |
| 功能特性 | 欠压锁定带迟滞 |
