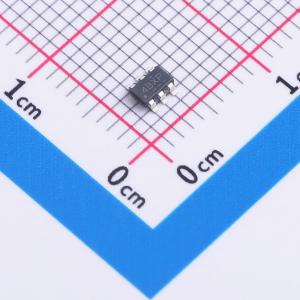

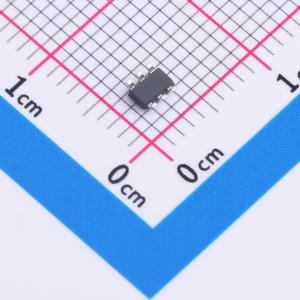

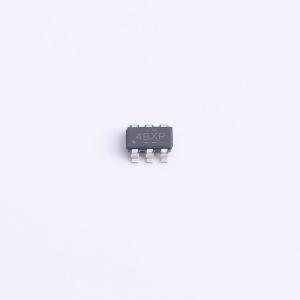

温馨提醒：图片仅供参考，商品以实物为准

LMR51430XDDCR

简易开关电源转换器，同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR51430 具有 40µA IQ 的 SIMPLE SWITCHER® 4.5V 至 36V、3A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR51430XDDCR
商品编号: C5185863
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR51430是一款宽输入电压（VIN）、易于使用的SIMPLE SWITCHER电源转换器同步降压转换器，能够驱动高达3A的负载电流。该器件的输入电压范围为4.5V至36V，适用于各种工业应用，可对未稳压电源进行功率调节。 LMR51430以500kHz和1.1MHz的开关频率工作，支持使用相对较小的电感器，以优化解决方案尺寸。该器件有PFM版本，可在轻载时实现高效率；还有FPWM版本，可实现恒定频率，并在全负载范围内实现较小的输出电压纹波。软启动和补偿电路均集成在内部，这使得该器件使用时所需的外部元件最少。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。LMR51430采用6引脚SOT - 23封装。

商品特性

提供有助于功能安全系统设计的具备功能安全能力的文档
针对严苛工业应用进行配置
4.5V至36V输入电压范围
3A连续输出电流
70ns最小开关导通时间
500kHz和1.1MHz固定开关频率可选
-40℃至150℃结温范围
98%最大占空比
可在预偏置输出下启动
内置打嗝模式短路保护
±1.5%容差电压基准
精确使能
解决方案尺寸小且易于使用
集成同步整流
内置补偿，易于使用
SOT - 23封装
与TPS54202和TPS54302引脚兼容
提供PFM和强制PWM（FPWM）模式可选
可使用WEBENCH电源设计器基于LMR51430创建定制设计

应用领域

家电
楼宇自动化
电机驱动
通用宽输入电压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	600mV~34.2V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
