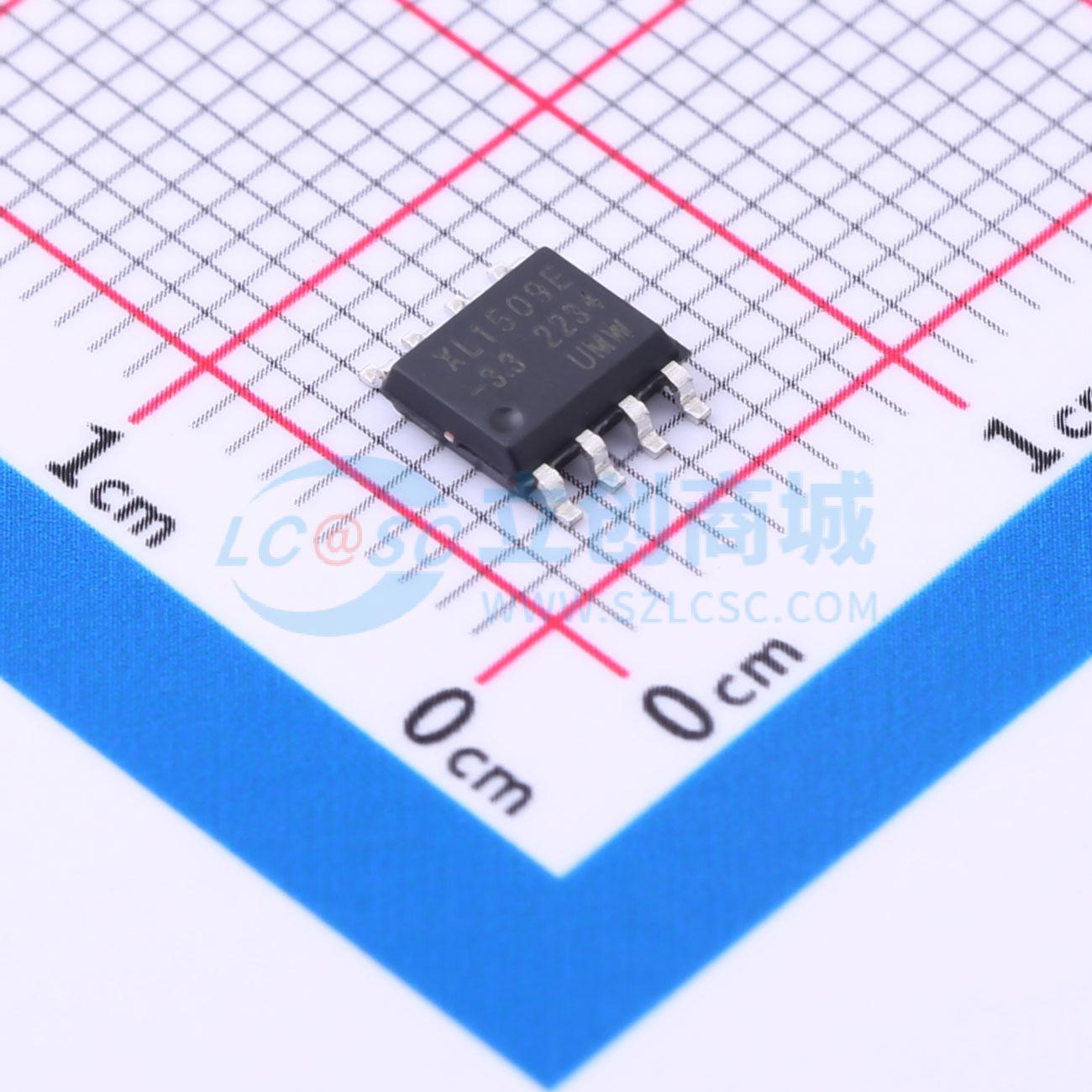

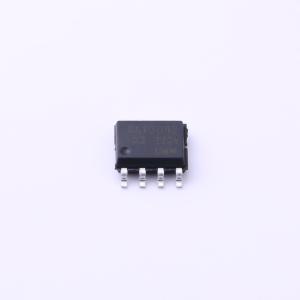

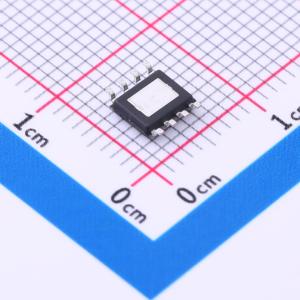

温馨提醒：图片仅供参考，商品以实物为准
XL1509E-3.3
降压型 2A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XL1509 是一款 150 KHz 固定频率的 PWM 降压型（降压式）DC/DC 转换器，能够以高效率、低纹波以及出色的线性和负载调节能力驱动 2A 负载。该稳压器所需的外部元件数量最少，使用简单，并且内置了内部频率补偿和固定频率振荡器。PWM 控制电路能够将占空比从 0 到 100%进行线性调节
- 品牌名称
- UMW(友台半导体)
- 商品型号
- XL1509E-3.3
- 商品编号
- C5185873
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
XL1509是一款150KHz固定频率的PWM降压型DC/DC转换器，能够驱动2A负载，具有高效率、低纹波以及优异的线路和负载调整率。该稳压器所需外部元件数量极少，易于使用，并包含内部频率补偿和固定频率振荡器。其PWM控制电路可将占空比从0线性调整至100%。内部集成了使能功能和过流保护功能。当触发二次限流功能时，工作频率将从150KHz降至50KHz。内置补偿模块，以最大限度地减少外部元件数量。
商品特性
- 4.5V至40V宽输入电压范围
- 提供3.3V、5V、12V固定输出及可调版本
- 输出电压可在1.23V至37V范围内调节
- 最大占空比100%
- 最小压差1.5V
- 固定150KHz开关频率
- 2A恒定输出电流能力
- 内部优化的功率晶体管
- 高效率
- 优异的线路和负载调整率
- TTL关断能力
- 带迟滞功能的ON/OFF引脚
- 内置热关断功能
- 内置限流功能
- 内置二次限流功能
- 提供SOIC8封装
应用领域
- 液晶显示器与液晶电视
- 数码相框
- 机顶盒
- ADSL调制解调器
- 电信/网络设备
