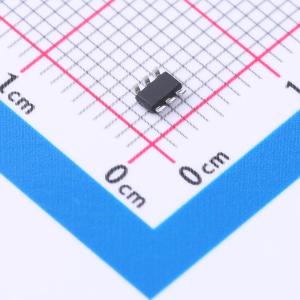

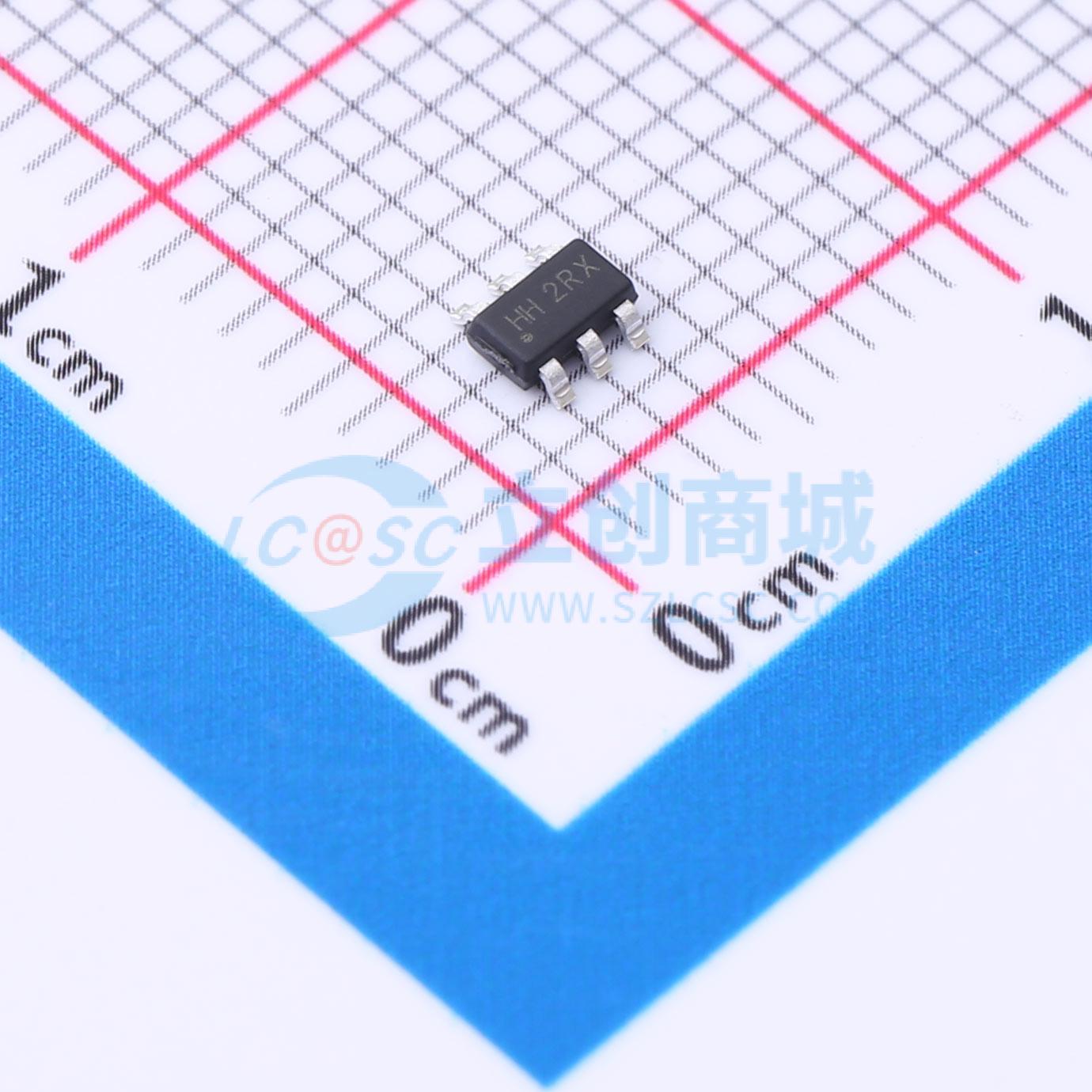

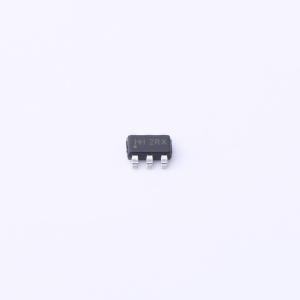

温馨提醒：图片仅供参考，商品以实物为准
AP62250WU-7
4.2V至18V输入，2.5A低静态电流同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP62250是一款2.5A同步降压转换器,具有4.2V至18V的宽输入电压范围。该器件完全集成了75mΩ高侧功率MOSFET和45mΩ低侧功率MOSFET,提供高效的降压DC-DC转换。设计优化了电磁干扰（EMI）降低,采用专有的门驱动方案减少高频辐射EMI噪声。该器件适用于5V和12V分布式电源总线、平板电视和显示器、白色家电和小型家用电器、FPGA、DSP和ASIC电源、家庭音频、网络系统、游戏机和消费电子产品。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP62250WU-7
- 商品编号
- C5184228
- 商品封装
- TSOT-26
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | 800mV~7V | |
| 输出电流 | 2.5A | |
| 开关频率 | 1.3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 155uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP62250是一款2.5A同步降压转换器，输入电压范围宽，为4.2V至18V。该器件完全集成了一个75mΩ的高端功率MOSFET和一个45mΩ的低端功率MOSFET，可提供高效的降压式DC-DC转换。 由于采用恒定导通时间（COT）控制，AP62250器件能实现快速瞬态响应、轻松的环路稳定和低输出电压纹波，同时将外部元件数量减至最少，使用起来十分便捷。 AP62250的设计针对降低电磁干扰（EMI）进行了优化。该器件拥有专利的栅极驱动方案，可在不牺牲MOSFET导通和关断时间的情况下抑制开关节点振铃，从而降低MOSFET开关产生的高频辐射EMI噪声。 AP62250提供SOT563（标准）和TSOT26（标准）封装。
商品特性
- 输入电压（VIN）：4.2V至18V
- 输出电压（VOUT）：0.8V至7V
- 2.5A连续输出电流
- 0.8V ± 1%参考电压（环境温度TA = +25℃）
- 155μA低静态电流（脉冲频率调制）
- 1.3MHz开关频率（VIN = 12V，VOUT = 5V）
- 专利栅极驱动设计，可最大程度降低EMI
- 保护电路：欠压锁定（UVLO）、逐周期谷值电流限制、热关断
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 5V和12V分布式电源总线供电
- 平板电视和显示器
- 白色家电和小型家用电器
- FPGA、DSP和ASIC供电
- 家庭音频设备
- 网络系统
- 游戏机
- 消费电子通用负载点
