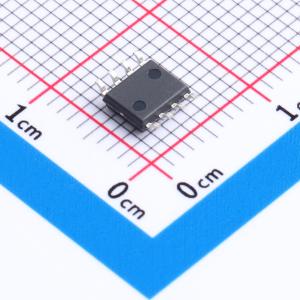

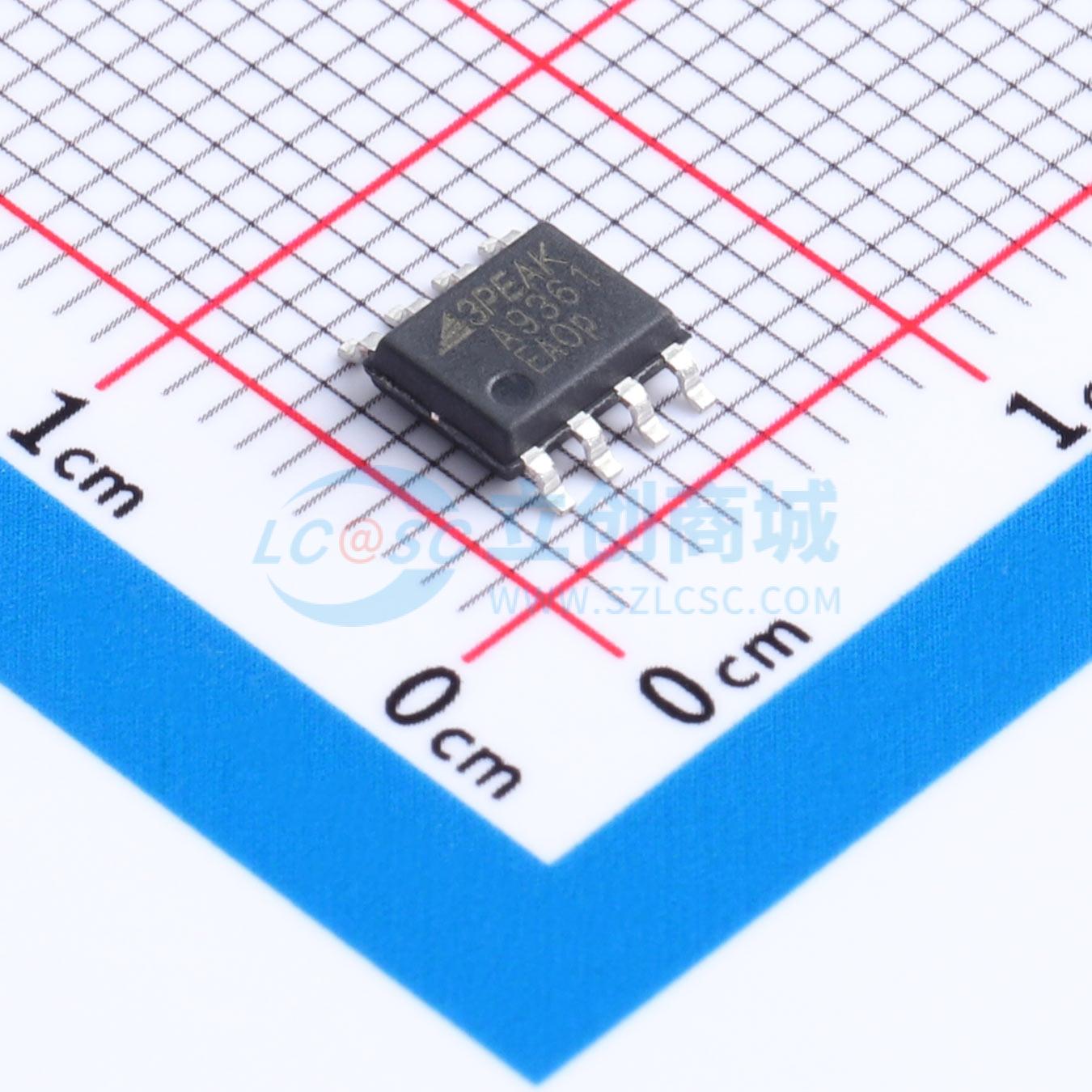

TPA9361-SO1R
精密差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是通用型固定增益差分放大器，用于精密信号调理。片上电阻经过微调，具有出色的增益精度和高共模抑制比。在工作温度范围内具有极低的增益漂移。在放大超出电源轨的信号时，可提供出色的共模抑制比（典型值100dB）和高带宽。放大器的共模范围超过电源电压轨，适用于需要宽共模电压范围的单电源应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA9361-SO1R
- 商品编号
- C5184246
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 1 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电压(Vos) | 150uV | |
| 压摆率(SR) | 5V/us | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 输出电流 | 100mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 0.8us | |
| 功能特性 | 限流/短路保护 |
商品概述
该器件是通用型固定增益差分放大器，专为精密信号调理而设计。其片内电阻经过修整，可实现出色的增益精度和高共模抑制比。该器件在工作温度范围内具有极低的增益漂移，同时提供卓越的共模抑制比（典型值为100 dB）和高带宽，能够放大远超电源轨的信号。放大器的共模范围超出电源电压轨，使其成为需要宽共模电压范围的单电源应用的理想选择。
商品特性
- 电源电压：4.5 V 至 36 V，±2.25 V 至 ±18 V
- 增益设置选项：TPA9361为1，TPA9363为0.48
- 失调电压：±300 μV（最大值）
- 增益误差：0.05%（最大值）
- 带宽：3 MHz，压摆率：5 V/μs
- 电磁干扰增强
- 过温保护
- 工作温度范围：-40℃ 至 125℃
应用领域
- 仪器仪表
- 工业控制
- 音频
- 精密放大器电路构建模块
