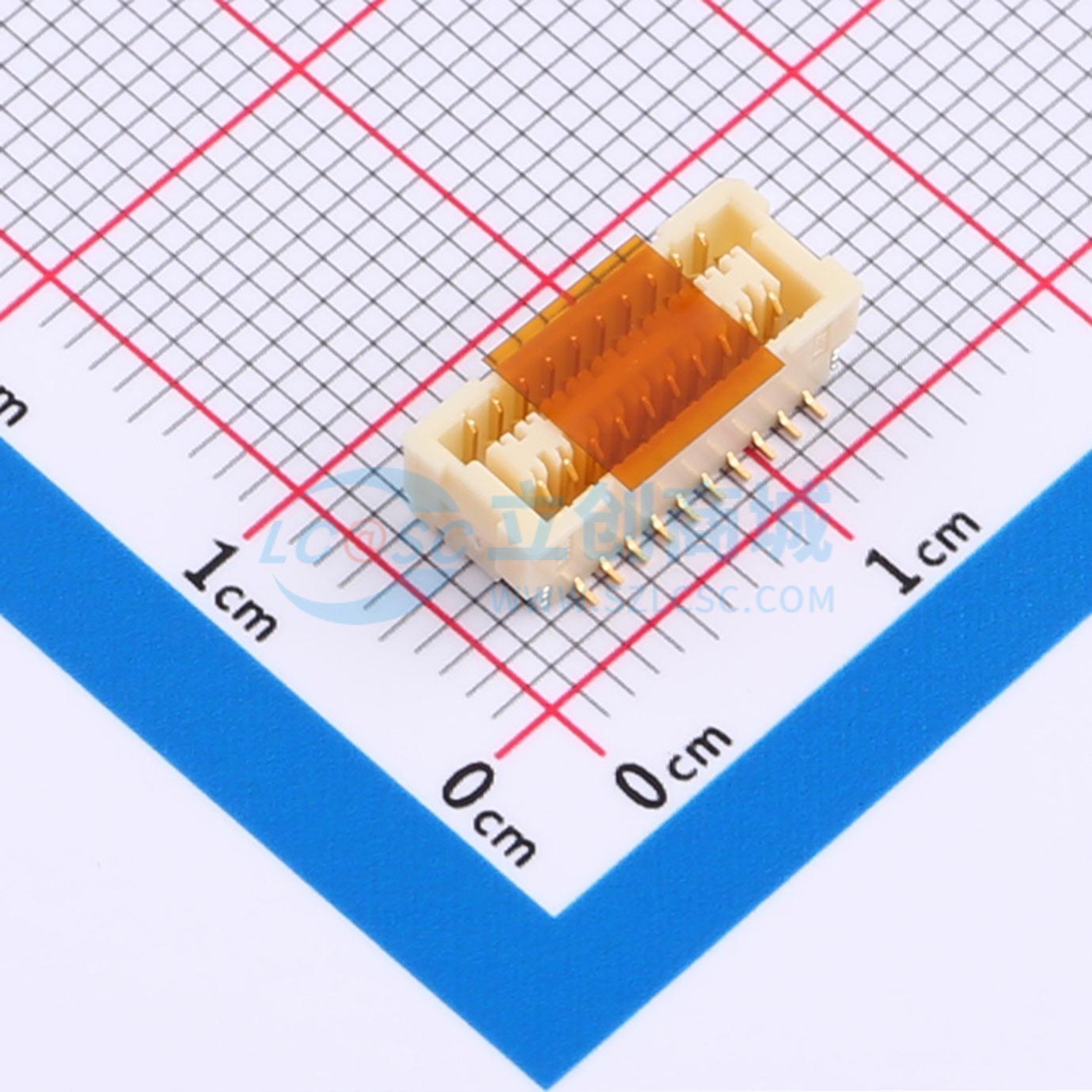

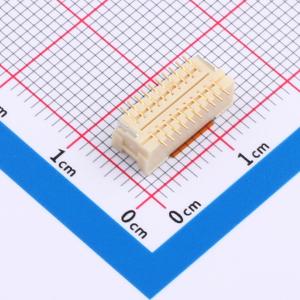

温馨提醒：图片仅供参考，商品以实物为准
BM20B-SHLDS-G-TFT(LF)(SN)
2x10P 间距:1mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这是一款间距为1.0mm的可分离压接式连接器,专为PDP、LCD或小型电子设备开发。这是一种双排小型压接式连接器,有带安全锁定系统和不带安全锁定系统两种设计,适用于不同应用。PC板布局与现有的SHD连接器兼容,允许替换上述现有连接器。
- 品牌名称
- JST
- 商品型号
- BM20B-SHLDS-G-TFT(LF)(SN)
- 商品编号
- C5184233
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.603333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x10P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 总PIN数 | 20P | |
| 排数 | 2 | |
| 每排PIN数 | 10 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | PBT | |
| 阻燃等级 | UL94V-0 |
商品概述
这是一款双排小型压接式连接器，有带安全锁定系统和不带安全锁定系统两种设计，适用于不同应用场景。其印刷电路板布局与现有的SHD连接器兼容，可替代上述现有连接器。该产品专为PDP、LCD或小型电子设备开发。
商品特性
- 安全的外壳锁定结构（适用于锁定类型）
- 防止触点变形
- 触点锁定结构
- 抗外力的坚固结构
应用领域
PDP、LCD或小型电子设备
