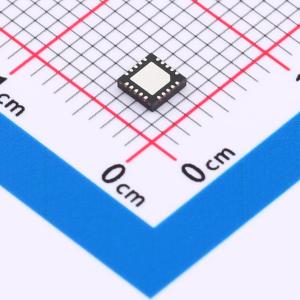

CH543D

CH543 芯片是一款兼容MCS51 指令集的USB 和USB PD 增强型E8051 内核MCU，其79% 的指令是单字节单周期指令，平均指令速度比标准MCS51 快8~15 倍。 CH543 内置16K 程序存储器Flash-ROM 和256 字节内部iRAM 以及256 字节片内xRAM，xRAM 支持DMA 直接内存存取。 CH543 内置了USB Power Delivery 控制器和PD BMC PHY 收发器，支持USB type C、BC、PD2.0、PD3.0，支持12V 高压电源，作为PMIC 用于电源管理、受电端、供电端、DRP。 CH543 内置了USB 主机控制器和收发器，支持全速和低速USB Host 主机和USB Device 设备。 CH543 还内置了12 位ADC 模数转换、电容式触摸按键检测模块、内置时钟、3 组定时器和2 路信号捕捉、4 路PWM、异步串口、SPI、I2C 从机、可编程灌电流模块等功能模块。 CH541 是支持12V 电源的USB 单片机，CH541 基于CH543 去掉了USB PD、USB 主机、可编程灌电流模块，保留了type C 模块，其它与CH543 相同，可参考CH543 手册和资料。

• Core：增强型E8051 内核，兼容MCS51 指令集，其79% 的指令是单字节单周期指令，平均指令速度比标准MCS51 快8~15 倍，特有XRAM 数据快速复制指令，双DPTR 指针。
• ROM：16KB 非易失存储器Flash-ROM，支持10K 次擦写，可全部用于程序存储空间；或可分为14KB 程序存储区和256B 数据存储区EEPROM 以及1.75KB 引导代码BootLoader/ISP 程序区。
• EEPROM：数据存储区EEPROM 共256 字节，分为4 个独立块，支持单字节读、单字节写、块写(⇌64 字节)、块擦除(64 字节)操作，在典型环境下一般支持100K 次擦写。
• OTP：一次性可编程数据存储区OTP 共32 字节，支持双字读（4 字节）、单字节写。
• RAM：256 字节内部iRAM，可以用于快速数据暂存以及堆栈；256 字节片内xRAM，可以用于数据暂存以及USB 或USB PD 的DMA 直接内存存取。
• USB：提供USB 控制器和USB 收发器，支持USB-Host 主机模式和USB-Device 设备模式，支持USB 2.0 全速12Mbps 或者低速1.5Mbps。支持最大64 字节数据包，内置FIFO，支持DMA。USB端口支持BC 充电协议，支持UART 异步串口RXD/TXD 引脚映射。
• USB PD 和type C：提供USB Power Delivery 控制器和PD 收发器PHY，支持USB type-C 主从检测，自动BMC 编解码和CRC，硬件边沿控制，支持DMA，支持USB PD2.0 和PD3.0 电力传输控制，支持DRP。
• Timer：3 组16 位定时器，T0/T1/T2 为标准MCS51 定时器。
• Capture：定时器T2 扩展为支持2 路信号捕捉，支持前沿触发、后沿触发、周期检测。
• PWM：4 路8 位普通PWM 输出或者2 路高精度12 位PWM 输出，支持交错输出。
• UART：标准MCS51 异步串口，支持最高3Mbps 或460800bps 通讯波特率。
• SPI：支持Master/Slave 主从模式，内置FIFO，时钟频率最高可接近系统主频Fsys 的一半，支持串行数据输入输出单工复用。
• I2CS：I2C slave 从机控制器，支持1MHz 时钟。
• ISINK：512 级可编程灌电流，相当于9 位DAC，支持PPS。
• ADC：12 通道12 位A/D 模数转换器，可选输入缓冲或者简单放大。
• Touch-Key：支持11 通道电容触摸按键检测，除RST 外的每个ADC 通道都支持触摸按键检测。
• GPIO：支持最多17 个GPIO 引脚(含USB 和USB PD 及RST 引脚)，支持MCS51 兼容的准双向模式，新增高阻输入、推挽输出、开漏输出模式。
• P3.5 引脚支持VDD12 高压12V 输入输出，RST 引脚作为通用输入支持VDD12 高压12V。
• Interrupt：支持14 组中断信号源，包括与标准MCS51 兼容的6 组中断(INT0、T0、INT1、T1、UART0、T2)，以及扩展的8 组中断(SPI0、I2C、USB、ADC、USB PD、PWMX/CMP、GPIO、WDOG)，其中GPIO 中断可以从多个引脚中选择。
• Watch-Dog：8 位可预设看门狗定时器WDOG，支持定时中断。
• Reset：支持7 种复位信号源，内置上电复位POR 和电源低压检测复位LVR 及电源过压复位OVR模块，支持软件复位和看门狗溢出复位，可选引脚外部输入复位，可选USB PD 硬件复位。
• Clock：内置48MHz 时钟源，用于产生所需频率的系统主频Fsys 和USB 时钟。
• Power：内置12V 到3.3V 或4.7V 的低压差电压调整器，用于USB 和I/O 及ADC 等模块，VDD12支持5V 或3.3V 或9V 甚至12V 或2.8V 电源电压。
• 支持VDD12 高压放电、RST 引脚12V 高压放电。
• Sleep：支持低功耗睡眠，支持USB、USB PD/type C、UART0、SPI0 以及部分GPIO 外部唤醒。
• 芯片内置唯一ID 号，支持ID 号和校验。
• 提供小体积的QFN、低成本的SOP16 等封装形式。
