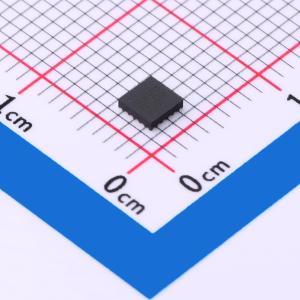

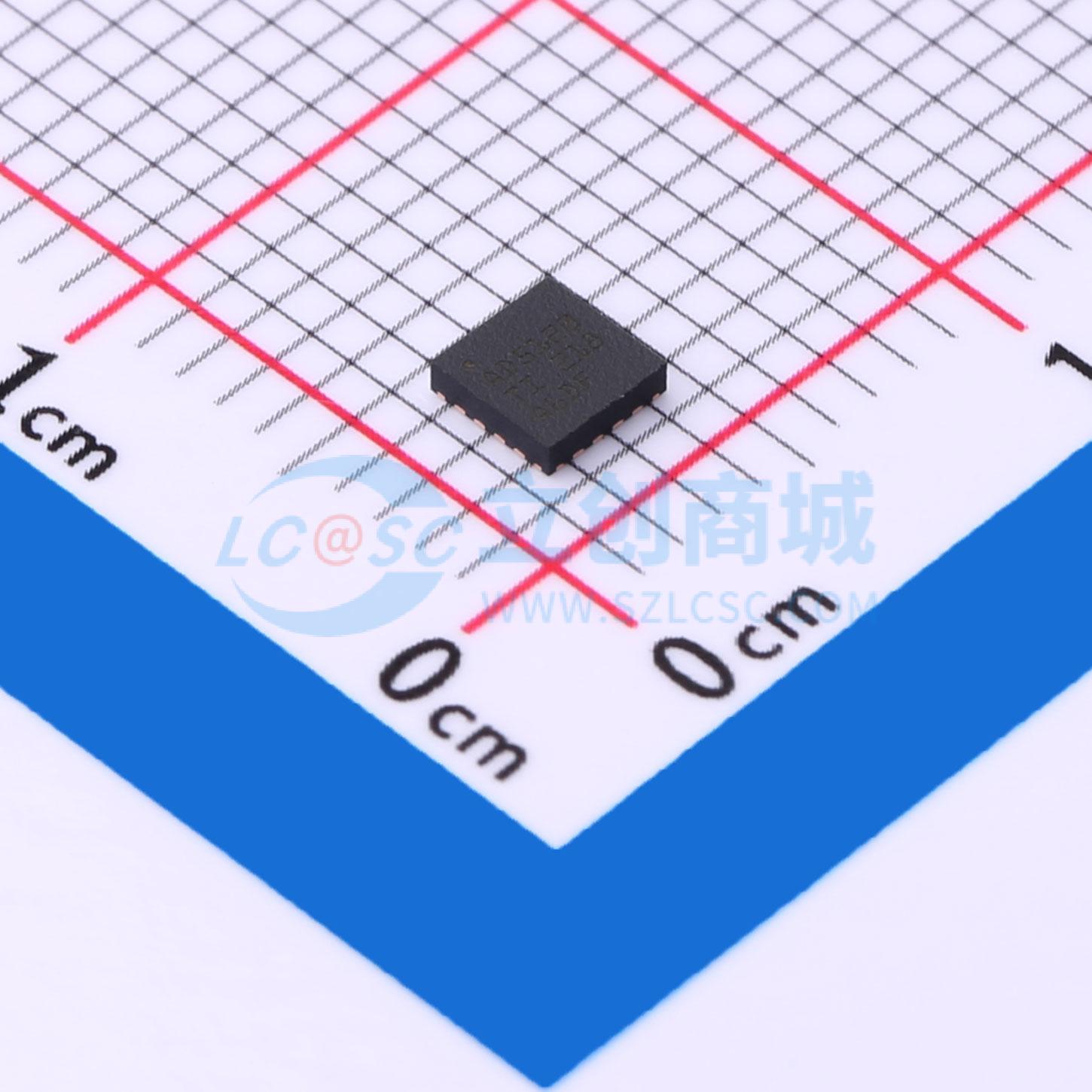

温馨提醒：图片仅供参考，商品以实物为准

TLV320ADC5120IRTER

2通道、768kHz音频ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高性能音频模数转换器 (ADC)，最多可支持对脉冲密度调制 (PDM) 麦克风输入的两个模拟通道或四个数字通道进行同步采样。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的采样率，并可实现高达 192kHz 的采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，并可通过 I2C 接口进行控制
品牌名称: TI(德州仪器)
商品型号: TLV320ADC5120IRTER
商品编号: C5183767
商品封装: WQFN-20(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TLV320ADC5120 是一款高性能音频模数转换器 (ADC)，最多可支持对脉冲密度调制 (PDM)麦克风输入的两个模拟通道或四个数字通道进行同步采样。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的采样率，并可实现高达192kHz 的采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，并可通过 I2C 接口进行控制。这些集成的高性能特性，以及采用 3.3V 或 1.8 V单电源供电的功能，使该器件非常适用于远场麦克风录音应用中空间受限的音频系统。TLV320ADC5120 的额定工作温度范围为 –40℃ 至+125℃，并且采用 20 引脚 WQFN 封装。

商品特性

多通道高性能ADC
2通道模拟麦克风输入或线路输入
4通道数字PDM麦克风
多达 2 个模拟和多达 2 个数字麦克风通道
ADC线路和麦克风差分输入支持动态范围:动态范围增强器 (DRE) 启用时为120dB，DRE 禁用时为108dB
THD+N:-95dB
ADC通道相加模式下，DRE 禁用、2通道相加时DR性能为111dB
ADC输入支持:差分 2VRMS 满量程输入，单端 1VRMS 满量程输入
ADC采样率范围为 8kHz 至 768kHz
支持可编程通道设置:通道增益范围0dB 至 42dB，步长 0.5dB；数字音量控制范围–100dB 至 27dB；增益校准分辨率为 0.1dB；相位校准分辨率为 163ns
可编程麦克风偏置或电源电压生成
低延迟信号处理滤波器选择
可编程 HPF 和双二阶数字滤波器
集成自动增益控制器 (AGC)
集成话音激活检测 (VAD)
I2C 控制接口
集成高性能音频 PLL
自动时钟分频器设置配置
音频串行数据接口支持格式:TDM、I2S 或左平衡 (LJ)；支持字长:16 位、20 位、24 位或 32 位；支持主/从接口
单电源运行:3.3V 或 1.8V
I/O 电源运行:3.3V 或 1.8V
1.8V AVDD 电源电压下，48kHz采样率时功耗为9.5mW/通道

应用领域

智能扬声器
IP 网络摄像头
专业麦克风和无线系统
视频会议系统

	属性	参数值
	商品目录	ADC/DAC-专用型
	通道数	2
	工作电压	3V~3.6V；1.7V~1.9V；1.65V~1.95V
	接口类型	I2S；I2C
	芯片类型	音频ADC

	属性	参数值
	工作温度	-40℃~+125℃
	采样率	768000Hz
	静态电流(Iq)	5uA
	功能特性	可编程增益；数字滤波
