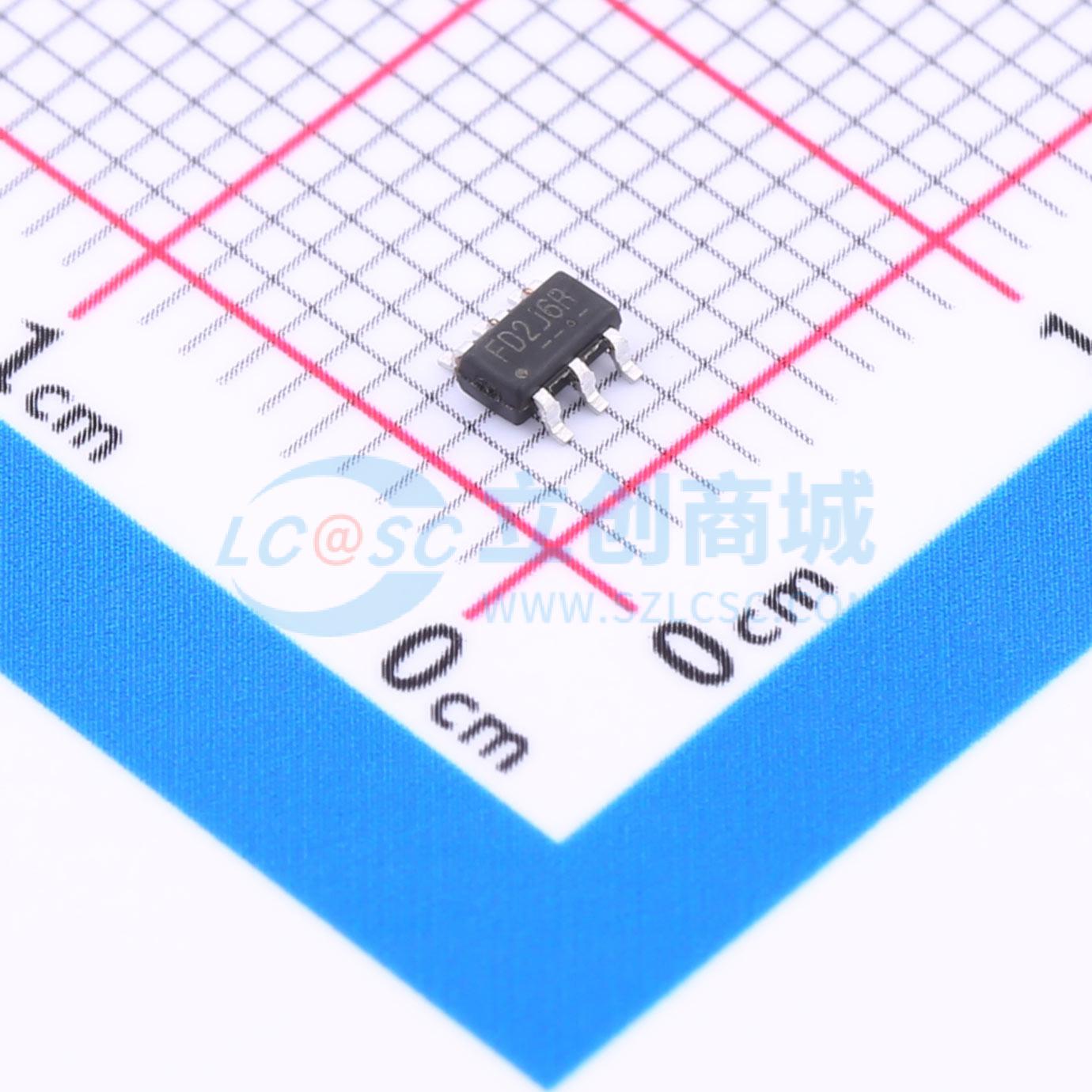

FR9850S6

同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FR9850是一款同步降压DC/DC转换器,具有快速恒定导通时间控制模式,支持4.5V至17V输入电压范围,2A连续负载电流,0.6V至8V输出电压范围。具备多种保护功能,如逐周期限流、短路保护和过温保护。
品牌名称: FITIPOWER(天钰)
商品型号: FR9850S6
商品编号: C5183450
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

FR9850是一款采用快速恒定导通时间（FCOT）模式控制的同步降压型DC/DC转换器。它集成了高端（典型值150mΩ）和低端（典型值80mΩ）功率开关，可提供2A的连续负载电流。该转换器的输入电压范围为4.5V至17V，输出电压可低至0.6V。采用FCOT控制方案可实现快速瞬态响应，无需额外的外部补偿网络即可减小元件尺寸。

商品特性

低RDS(ON)集成功率MOSFET（150mΩ/80mΩ）
宽输入电压范围：4.5V至17V
输出电压范围：0.6V至8V
2A输出电流
FCOT模式实现快速瞬态响应
伪850kHz频率
输入欠压锁定
内部1ms软启动
逐周期电流限制
打嗝式短路保护
带自动恢复功能的过温保护
SOT-23-6封装

应用领域

机顶盒（STB）
LCD显示器、电视
分布式电源系统
网络设备、XDSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	600mV~8V
	输出电流	2A
	开关频率	850kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
