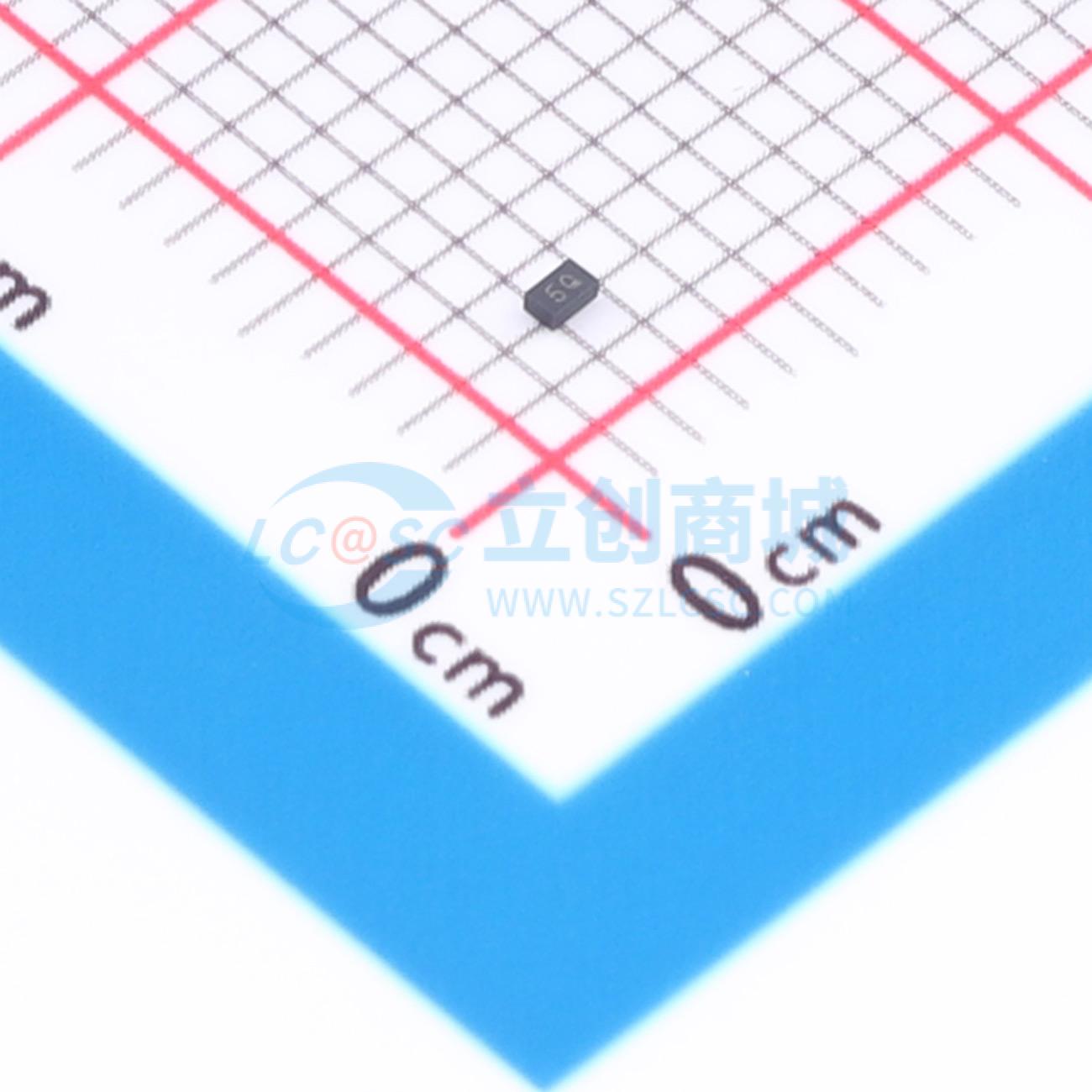

温馨提醒：图片仅供参考，商品以实物为准
TS0541TB-HFxX
TS0541TB-HFxX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS0541TB-HFxX是一款低电容瞬态电压抑制器(TVS)，专为高速数据接口提供静电放电(ESD)防护而设计。其典型电容仅为0.78pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬变事件的侵害。该产品符合IEC61000-4-2(ESD)标准，防护等级为4级(土8kV接触式、15kV空气放电式)、IEC61000-4-5(雷电)(22A、8/20us)标准。 TS0541TB-HFXx采用符合RoHS标准且不含卤素的1.0mm x0.6mm x0.5mm DFN 1006-2L封装。
- 品牌名称
- 晶扬电子
- 商品型号
- TS0541TB-HFxX
- 商品编号
- C54876326
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 22A@8/20us | |
| 峰值脉冲功率(Ppp) | 115W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.78pF |
