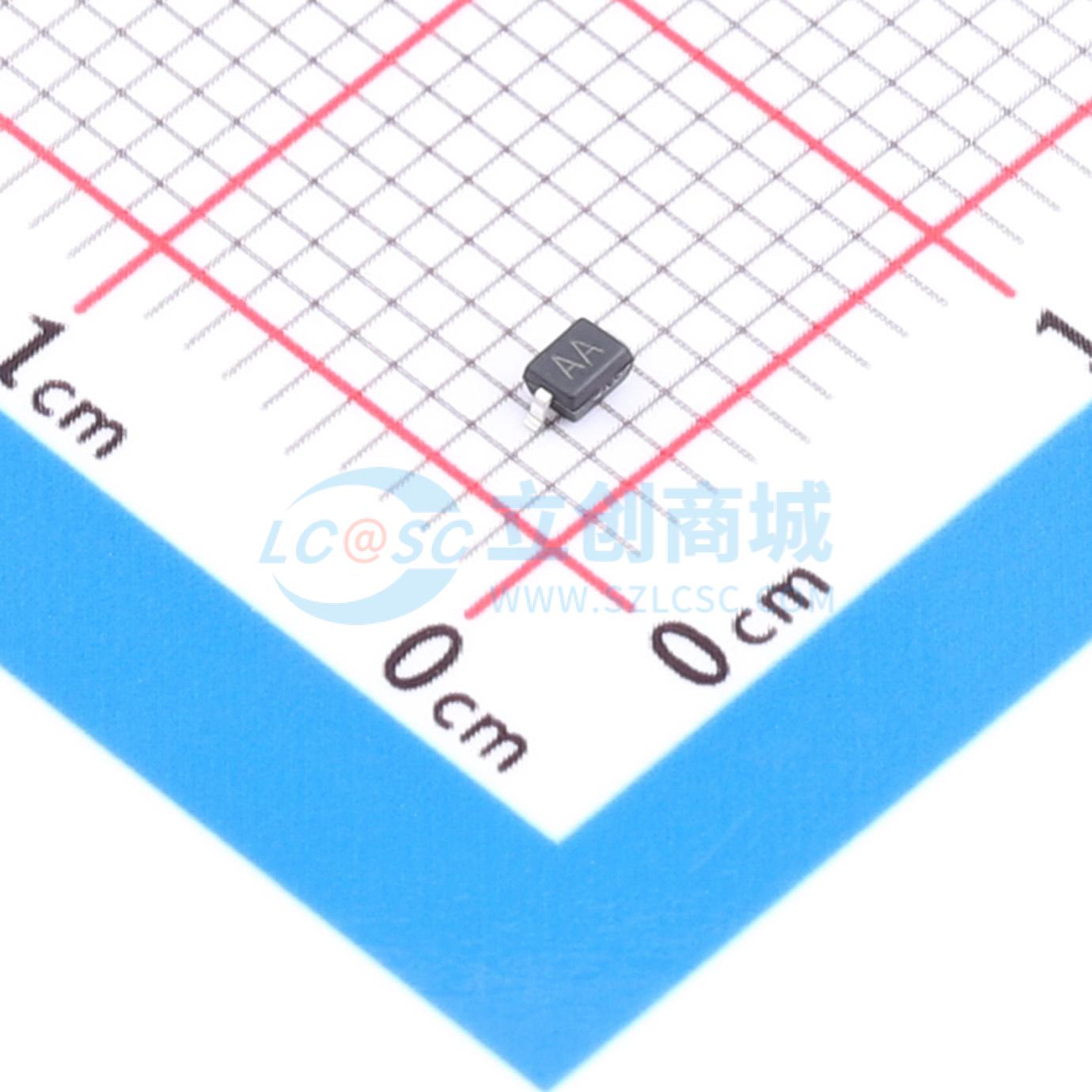

温馨提醒：图片仅供参考，商品以实物为准
TS0321TE-BX
TS0321TE-BX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS0321TE-BX是一款超低电容ESD和浪涌保护器，专为高速数据接口提供静电放电(ESD)防护而设计。TS0321TE-B旨在保护寄生敏感系统免受过电压和过电流瞬变事件的侵害。它符合IEC61000-44-2(ESD)、Level4(15kV空气、8kV接触放电)、IEC61000-4-4(电气快速瞬变-EFT)(40A、5/50ns)、IEC610004-5(浪涌)(15A、8/20s)、非常快速的充电器件模型(CDM)ESD以及电缆放电事件(CDE)等标准要求。 TS0321TE-BX采用SOD-323封装。其超低电容与高ESD抗扰度的综合特性，使其成为在阵列应用不切实际场合的理想选择。
- 品牌名称
- 晶扬电子
- 商品型号
- TS0321TE-BX
- 商品编号
- C54876335
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.041233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 120W@8/20us | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
