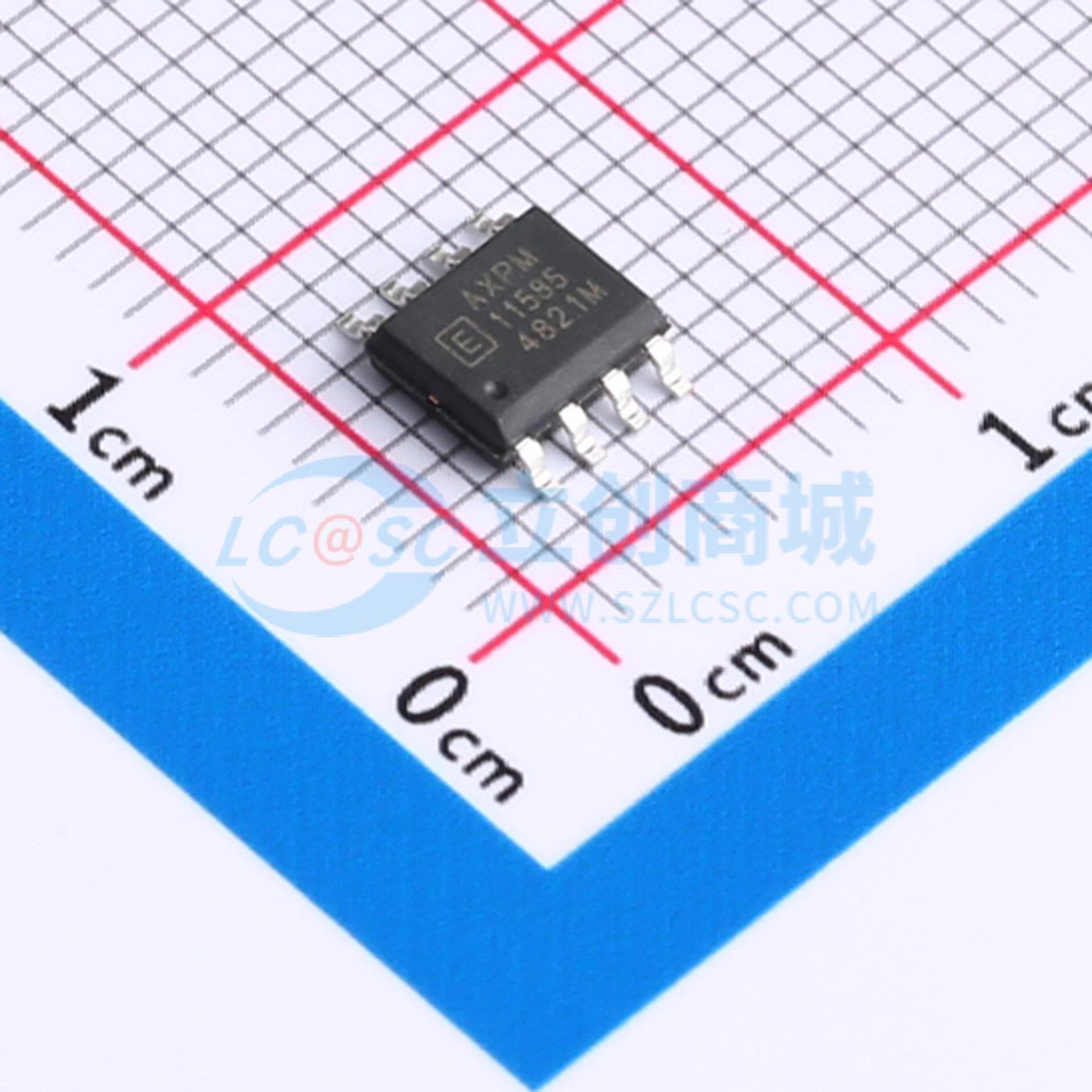

温馨提醒：图片仅供参考，商品以实物为准
AXPM11585
5A输出电流，30V输入，高效快速同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AXPM11585是一款5A输出电流、30V输入电压范围的高效快速同步降压调节器。它集成了主开关和同步开关,具有非常低的Rds(on),以最小化传导损耗。该器件采用轻载效率设计,并在连续导通模式下以伪恒定频率500kHz工作,以最小化电感和电容的尺寸。
- 品牌名称
- EnChip(能芯)
- 商品型号
- AXPM11585
- 商品编号
- C5178917
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
AXPM11585是一款高效、快速的同步降压DC-DC转换器，能够提供5A的输出电流。它的输入电压范围宽，为4.5V至30V，集成了导通电阻Rds(on)极低的主开关和同步开关，以最大限度地降低传导损耗。AXPM11585采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在连续导通模式下，它以500kHz的准恒定频率工作，以减小电感和电容的尺寸。
商品特性
- 1A、5V输出时效率达95%
- 内部开关（上/下管）的导通电阻Rds(on)低：70/40mΩ
- 输入电压范围：4.5 - 30V
- 即时PWM架构，实现快速瞬态响应
- 外部软启动功能限制浪涌电流
- 重载时准恒定频率：500kHz
- 连续负载电流能力为5A，峰值负载电流能力为6A
- 0.6V参考电压，精度为1.5%
- 输出过流限制
- 带电流折返功能的输出短路保护
- 热关断及自动恢复功能
- 符合RoHS标准且无卤
应用领域
- 液晶电视
- 机顶盒
- 笔记本电脑
