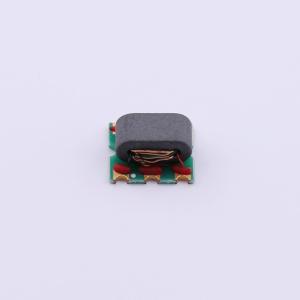

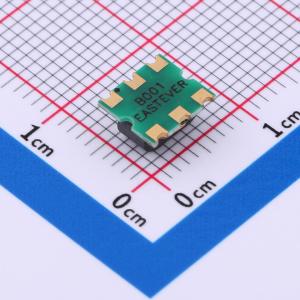

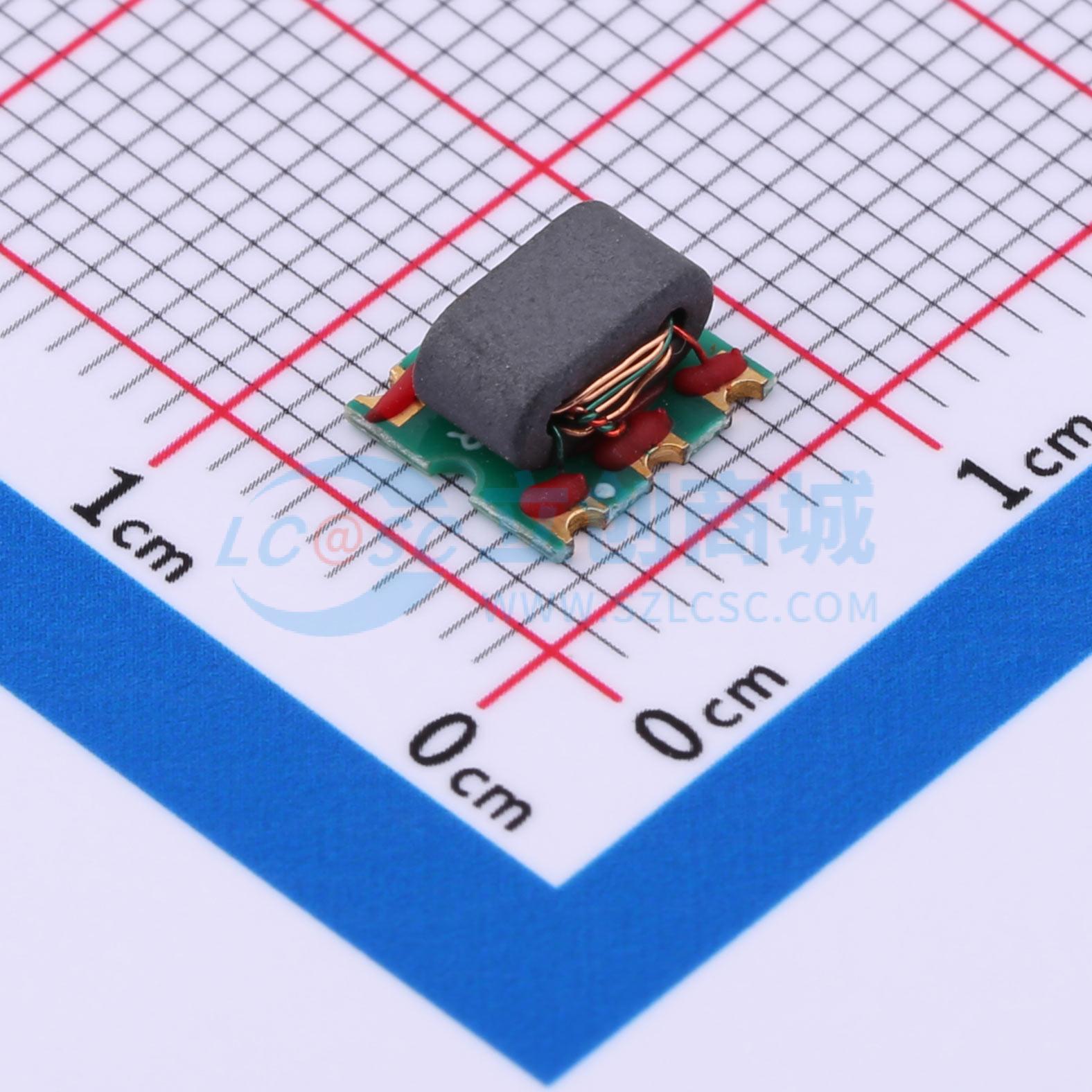

温馨提醒：图片仅供参考，商品以实物为准
SMABA011002
射频巴伦变压器
- 描述
- 4:1步降射频巴伦变压器，适用于宽带和DOCSIS 3.1电缆调制解调器，VHF/UHF接收器/发射器和推挽放大器
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SMABA011002
- 商品编号
- C5178926
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~200MHz | |
| 阻抗比-不平衡/平衡 | 4:1 | |
| 插入损耗(最大值) | 2.5dB | |
| 相位差 | 2° | |
| 幅度差(最大值) | 1.2dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 5dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 7.11mm | |
| 宽度 | 6.35mm | |
| 高度 | 4mm |
商品特性
- 等效于：MABA-011002/MABA-011048
- 特性阻抗：75 Ω
- 频率：5 至 200 MHz
- 射频功率：1.0w
- 直流电流：500mA
- 工作温度范围：-40 ℃ 至 +85 ℃
- 存储温度范围：-55 ℃ 至 +100 ℃
应用领域
- 用于宽带和DOCSIS 3.1电缆调制解调器
- 用于甚高频/特高频接收机/发射机和推挽放大器
