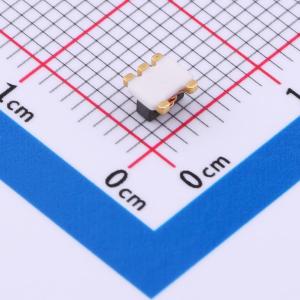

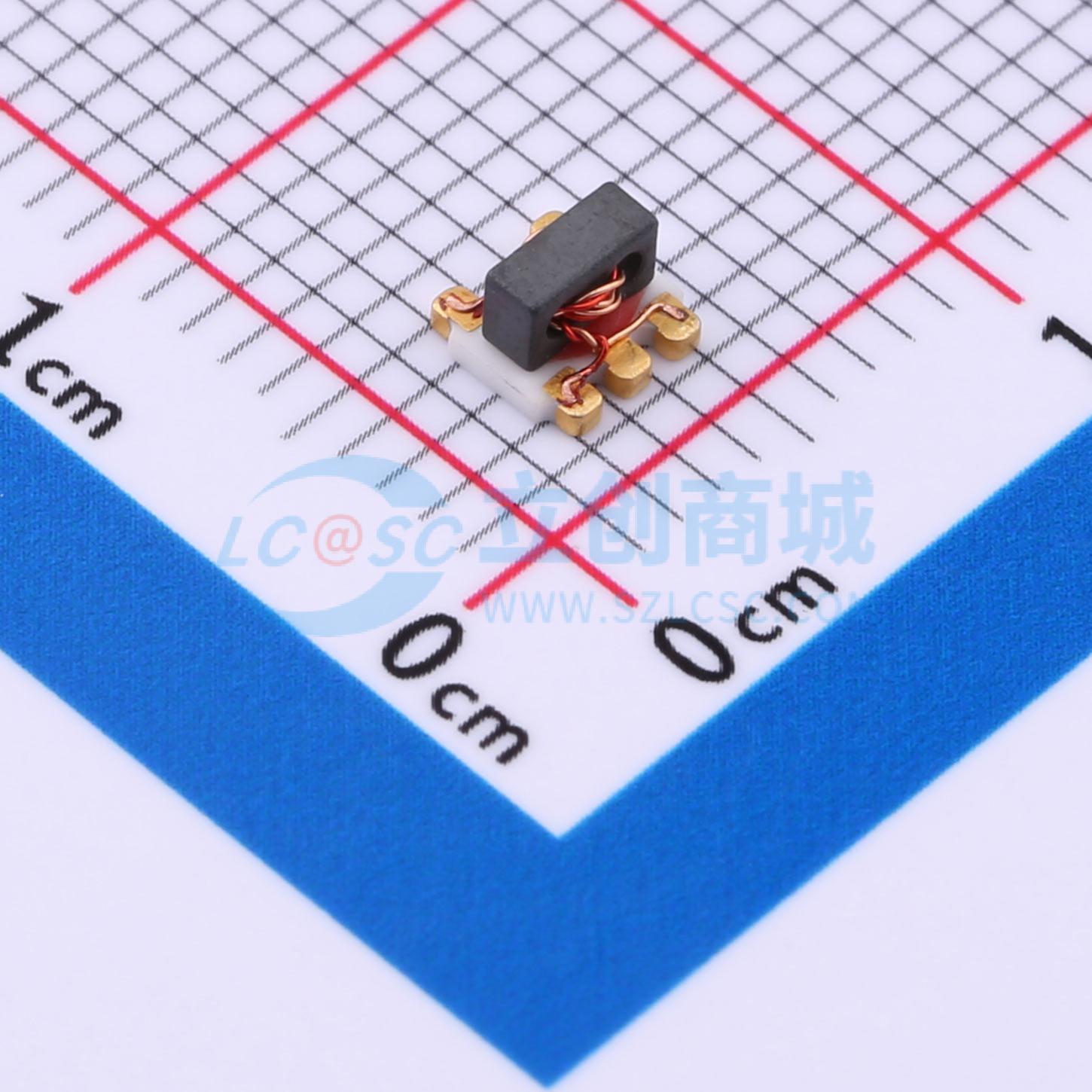

STC1143A
射频巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款RF Balun Transformer是一款50Ω 1:1传输线巴伦变压器，适用于650-4000MHz的频率范围。它具有260°C回流焊兼容性，符合RoHS标准，无铅。输入功率为250mW，DC电流为30mA。工作温度范围为-40°C至+85°C。
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- STC1143A
- 商品编号
- C5178930
- 商品封装
- SMD-5P,3.8x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 650MHz~4GHz | |
| 阻抗比-不平衡/平衡 | 1:1 | |
| 插入损耗(最大值) | 1.2dB |
| 属性 | 参数值 | |
|---|---|---|
| 幅度差(最大值) | 1dB | |
| 回波损耗(最小值) | 8dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 50Ω 1:1 传输线变压器
- 频率范围：650-4000 MHz
- 回流焊兼容温度：260℃
- 符合RoHS标准且无铅
- 输入功率：250 mw
- 直流电流：30 mA
- 工作温度范围：-40℃ 至 +85℃
- 存储温度范围：-55℃ 至 +100℃
应用领域
- 阻抗匹配
- 平衡放大器
- 巴伦
- 蜂窝和甚高频
