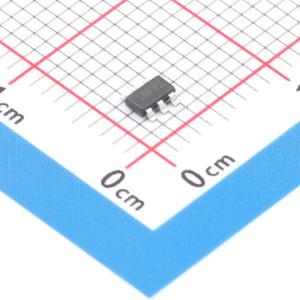

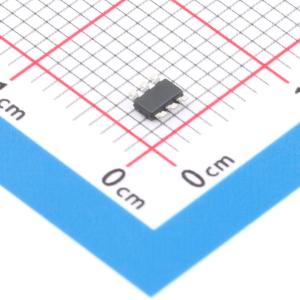

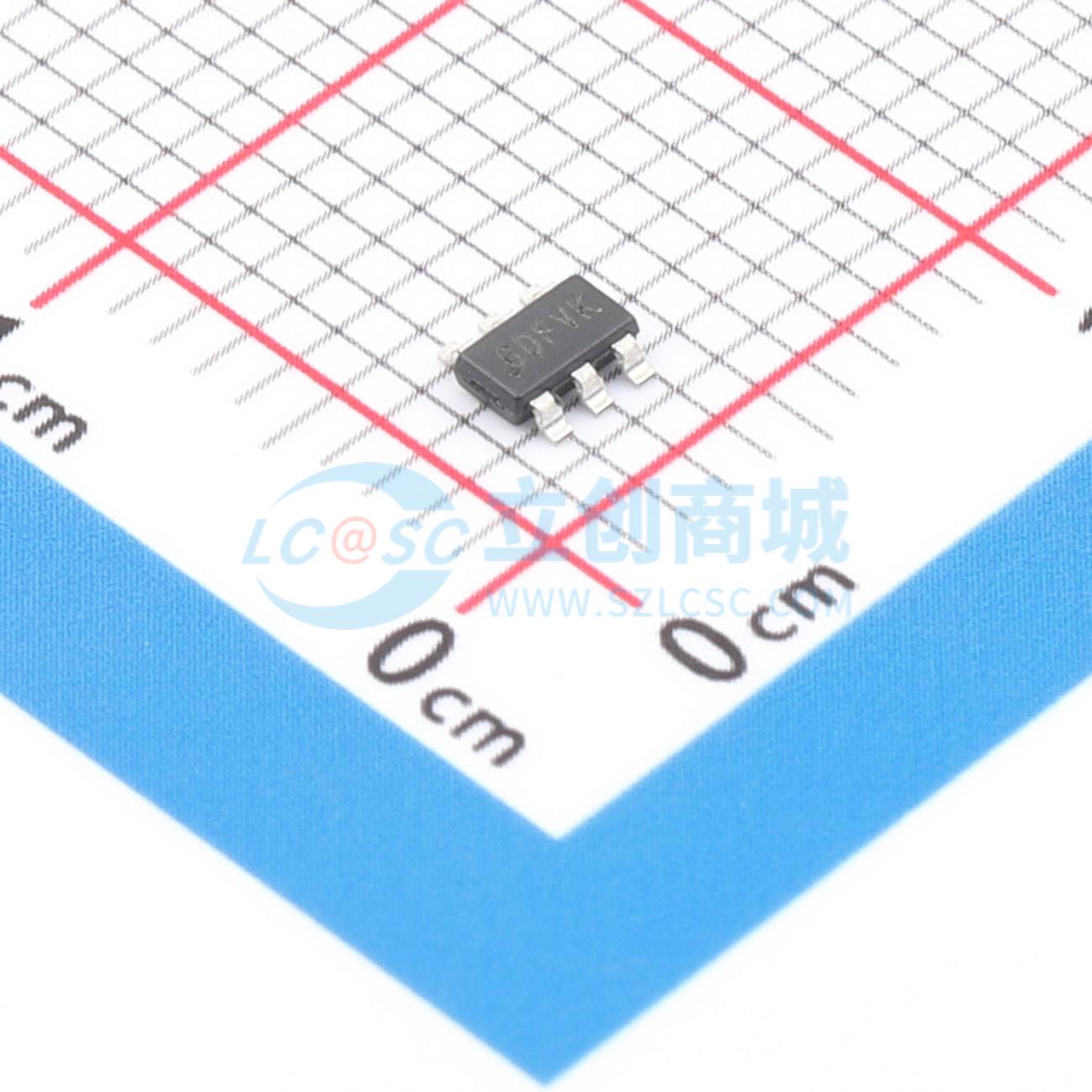

温馨提醒：图片仅供参考，商品以实物为准
SY8718H1ADC
高效23V 2.0A同步降压调光LED驱动器调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8718H1ADC
- 商品编号
- C5178902
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4V~23V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
SY8718H1是一款高效率同步降压LED调节器，可实现高达2.0A的输出电流。其工作频率为1MHz，并集成了两个极低RDS(ON)的功率开关，以最大程度减少外部元件数量。确保PWM占空比>2%且PWM高电平时间>100 ns以点亮LED，随后当PWM占空比在100% ~ 1%范围内变化时，可实现100% ~ 0.6%的线性调光范围。
商品特性
- 宽输入电压范围：4V至23V
- 高达2.0A的输出电流能力
- 内部开关管低导通电阻 高侧/低侧：125mΩ/75mΩ
- 固定1MHz开关频率
- 逐周期高侧3.5A峰值电流限制与低侧2.5A谷值电流限制 低亮度调光精度高
- 低至1% LED额定电流 输出电压放电功能 过温保护 符合RoHS标准且无卤素
- 紧凑型封装：TSOT23-6
应用领域
- DVR或NVR系统
- 12VDC照明
