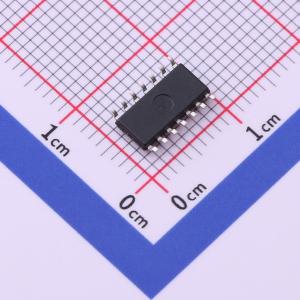

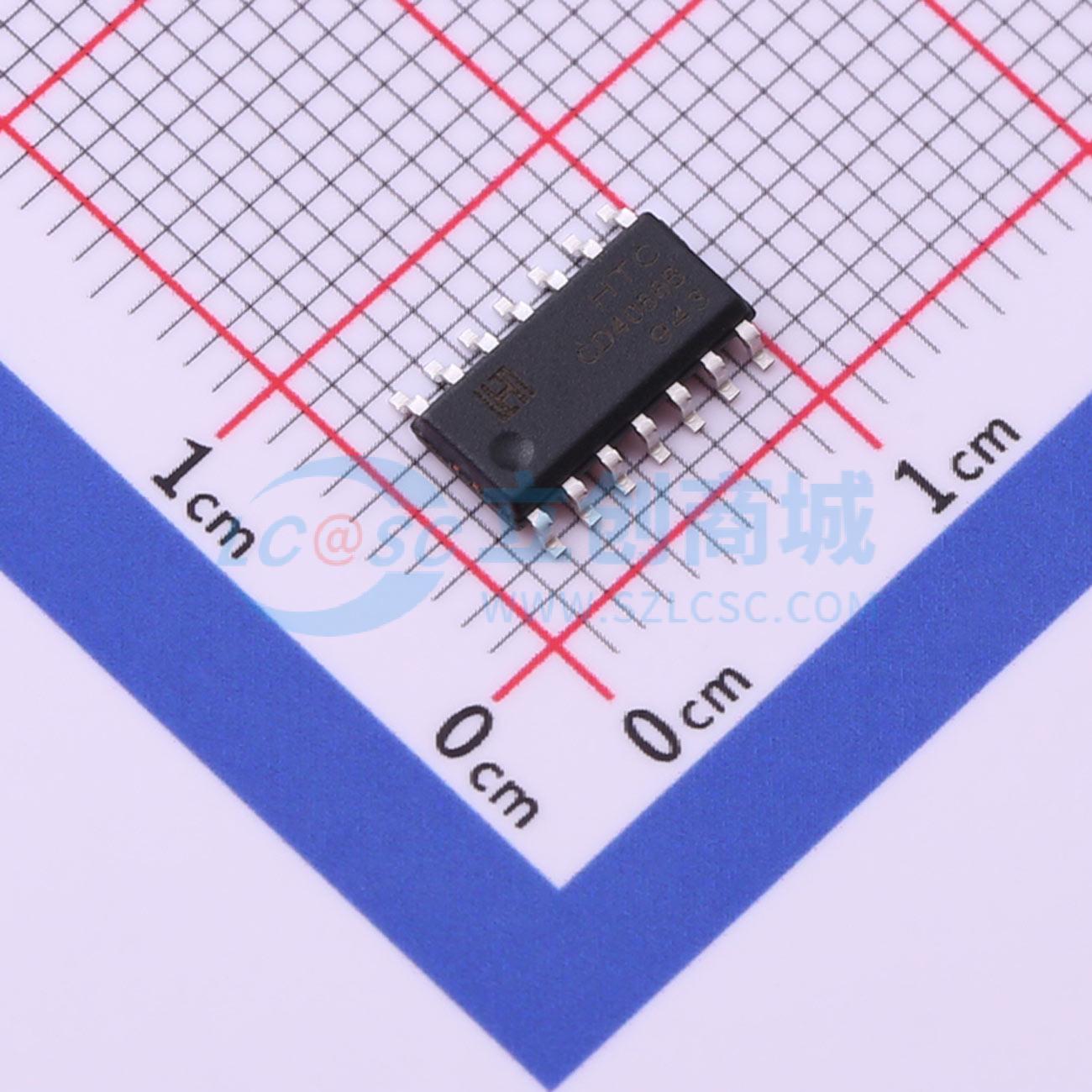

CD4066BD
CMOS四路双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4066B器件是一款四通道双向开关，用于传输或复用模拟或数字信号。此外，在整个信号输入范围内，导通电阻相对恒定。CD4066B器件由四个双向开关组成，每个开关都有独立的控制端
- 品牌名称
- HTC
- 商品型号
- CD4066BD
- 商品编号
- C558790
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 导通电阻(Ron) | 400Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 导通电容(Con) | 7.5pF | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 20ns |
商品特性
- 宽工作电压范围：3.0V至18.0V
- 在整个封装温度范围内，18V时最大输入电流为1μA；在25℃和18V时为100nA
- 标准对称输出特性
- 噪声裕量：5.0V供电时最小1.0V；10.0V供电时最小2.0V；15.0V供电时最小2.5V
