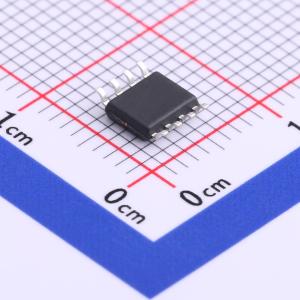

MAX3485ED

3.3V, 10Mbps 半双工 RS-485/RS-422 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗半双工收发器，符合RS-485和RS-422标准。
品牌名称: HTC
商品型号: MAX3485ED
商品编号: C558792
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

MAX3485是一款低功耗半双工收发器，符合RS - 485和RS - 422规范。该IC包含一个驱动器和一个接收器。驱动器压摆率不受限制，可实现高达10Mbps的传输速率。当驱动器禁用时，无论空载还是满载，这些收发器的电源电流在120μA至500μA之间。所有器件均采用单一3.3V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可保证输出逻辑高电平。该器件的人体模型静电放电（ESD）耐受能力超过±8kV，IEC61000 - 4 - 2空气放电法的ESD耐受能力超过±15kV。

商品特性

采用单一3.3V电源供电
可与+5.0V逻辑兼容
共模输入电压范围为−7V至12V
三态输出
驱动器/接收器使能
半双工通信
总线上最多可连接32个收发器
数据速率高达10Mbps
具备电流限制和热关断功能，用于驱动器过载保护
ESD规格：IEC61000 - 4 - 2空气放电±15kV，人体模型±8kV

应用领域

低功耗RS - 485系统
电信
分组交换
工业控制局域网
数据集中
数据多路复用器
综合业务数字网（ISDN）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.135V~3.465V
	数据速率	10Mbps

	属性	参数值
	节点数	32
	静电保护	±8kV
	工作温度	-40℃~+85℃
	静态电流	1mA
	通讯模式	半双工
